一、利达J-SA P-M-LD2000E-A手动火灾报警按钮介绍

J-SAP-M-LD2000E-A手动火灾报警按钮与E/EN系列火灾报警控制器配合使用，采用电子编码，占有一个地址点，发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号。同时，此按钮还配有电话插孔，可方便与消防中心联系，此手动火灾报警按钮经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB19880-2005《手动火灾报警按钮》、GB/T19001-2000《质量管理体系 要求》检验和审核，符合认证要求，取得消防产品3C认证。

二、利达J-SA P-M-LD2000E-A手动火灾报警按钮功能

★  二总线、无极性。
★  采用专用嵌入式MCU技术。
★  采用电子编码方式，通过编码器或控制器读/写地址。
★  可以进行手动复位。
★  占用一个地址点，可以同其它总线设备混合编址。
★  备有一组无源常开接点输出。
★  备有消防电话接口，配合电话手柄使用。

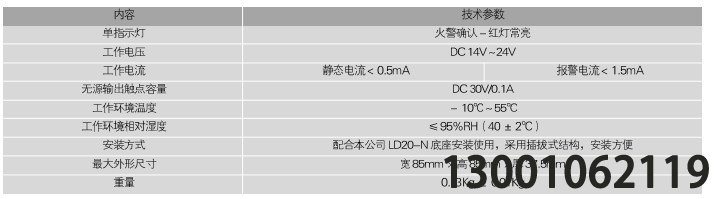

三、利达J-SA P-M-LD2000E-A手动火灾报警按钮主要技术指标

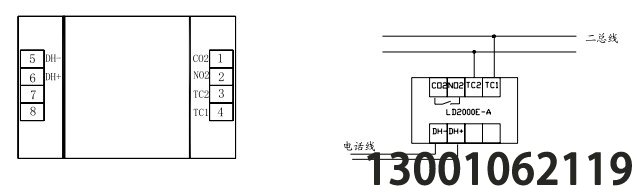

四、利达J-SA P-M-LD2000E-A手动火灾报警按钮端子图与接线图示例

安装步骤:
*固定底座:将导线尽底壳背面穿过圆孔，用合适的自攻螺铡巴底座固定在墙面。
*接线:剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。
*系统接线查验后，将“按钮部分”插到底座里，拼安压使两部分扣紧合缝。
布线要求:
*二总线宜选用截面积不小于1.0平方毫米阻燃双色双绞铜线(ZR一RVS2 x 1.0mm2)或选用截面积不小于1.0平方毫米的阻燃铜芯电缆(ZR-KW2x1.0mm2)，耐压≥250V。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

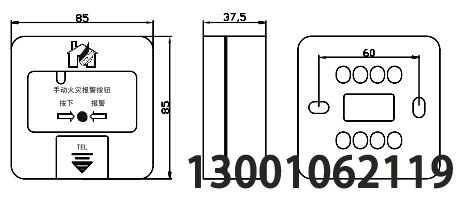

五、利达J-SA P-M-LD2000E-A手动火灾报警按钮结构与安装尺寸图
