主要技术指标：
内容 技术参数
类型 点型光电感烟
指示灯 红色指示灯巡检时闪亮，报警时常亮
指示灯 红色指示灯巡检时闪亮，报警时常亮
工作电压 DC 14V～24V
工作电流 静态电流：＜0.5mA 报警电流：＜1.5mA
工作环境温度 － 10℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
外壳防护等级 IP4X
安装方式 配合本公司 LD10EN 底座安装使用，采用旋转式安装方式，安装方便
最大外形尺寸 φ104mm×高 53mm（含底座）
重量 0.18 Kg±0.005Kg

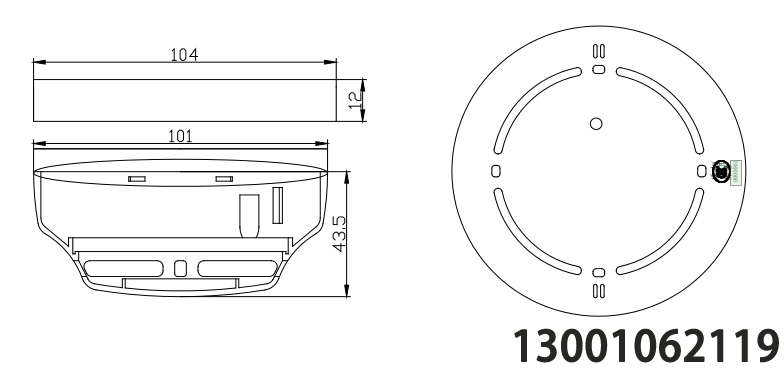

探测器 外形结构示意 图：

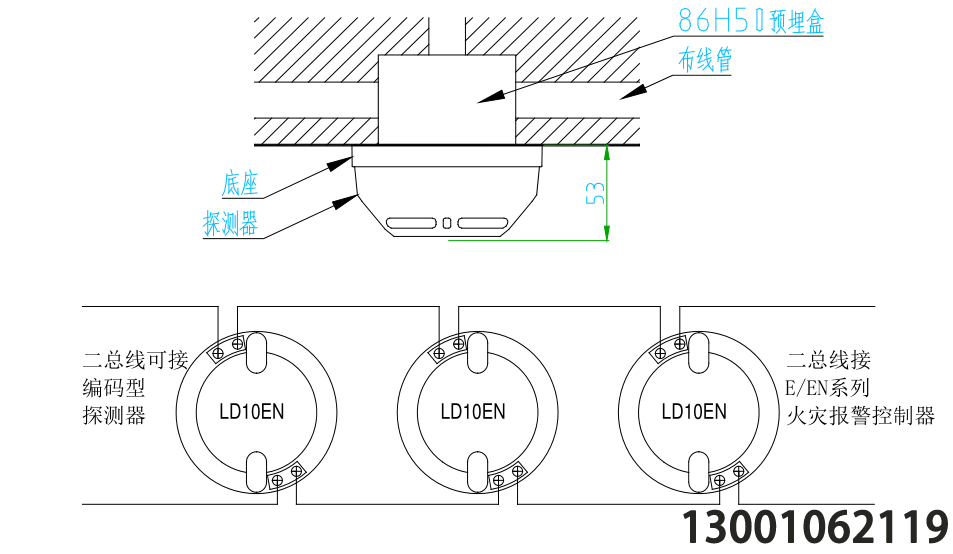

探测器安装 及 接线 示意图：
探测器安装 及 接线 示意图：
安装步骤：
1) 将每只探测器写入地址。使同一回路的每只探测器对应唯一的一个节点地址（地址范围 0～255）。（探测器写地址的具体
操作方法见编址器使用说明书）。
2) 将探测器底座用 M4 螺钉固定在 86H50 预埋盒上，中心距为 49mm～79.5mm。注意：探测器的最大安装高度：12m，最大保
护面积：80m
2 。安装位置应避免安装在多灰尘、多昆虫、多蒸汽、空调出风口或其它气体流通很强的位置。
3) 将两根探测总线分别连接到探测器底座的接线端子上。
4) 将探测器上的安装标志与底座上的安装标志对齐，放入底座中，顺时针旋转探测器至紧固。
注意： 产品投入使用前，安装空间有污染、有灰尘的情况下不建议摘掉防尘罩。
布线要求：
★ 二总线：宜选用截面积≥1.0mm
2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大
导线的截面积，或加装总线中继器（不宜采用平行线）。
★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。24小时咨询热线13001062119
