介绍：
JTY-GM-LD3001EN/A 点型光电感烟火灾探测器与本公司 LD11EN(B)底座及 LD128E/EN 系列控制器配合使用，内置微处理器，
采用光电传感技术对探测器采集周遭环境的烟雾浓度，当浓度超出探测器阈值时发出声光报警，同时传递火警到控制器，而探
测器采集的浓度也可上传到控制器进行显示。每个 LD3001EN/A 占用控制器一个节点地址，采用电子编码方式编码，操作方便；
抗干扰能力强，可靠性高；结构设计无污染，抗潮湿；LD3001EN/A 广泛应用于工业及民用建筑。经公安部消防产品合格评定
中心及国家消防电子产品质量监督检验中心按照 GB4715-2005《点型感烟火灾探测器》、CNCA-C18-01:2014《强制性产品认证
实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。
功能：
★ 二总线、无极性。
★ 电源总线，有极性。
★ 采用专用嵌入式 MCU 技术的第二代分布智能型产品。
★ 采用电子编码方式，占一个地址点。
★ 具有黑烟报警功能。
★ 具有声光报警功能功能。
★ 模拟量感烟探测器，可以上传控制器现场烟浓度数据。
主要技术指标：
内容 技术参数
类型 点型光电感烟
指示灯 红色指示灯巡检时闪亮，报警时常亮
工作电压 总线：DC 14V～24V 联动 DC 24V: 20V～24V
工作电流 ＜1.5mA 静态电流：＜2.5mA 报警电流：＜10 mA
报警声压电平 ≥70dB（报警声音 1m 处音量）
工作环境温度 －10℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD11EN（B）底座安装使用，采用旋转式安装方式，安装方便
最大外形尺寸 φ105mm×高 72.5mm（含底座）
重量 0.19 Kg±0.005Kg（含底座）

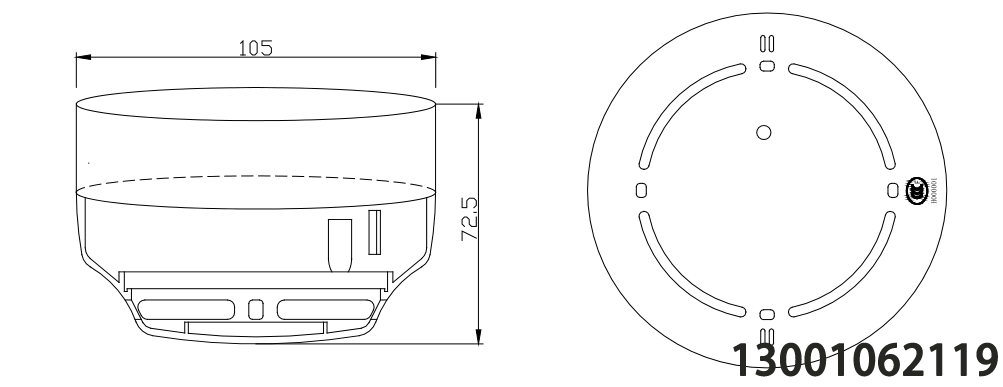

探测器外形结构示意 图：
探测器外形结构示意 图：
探测器安装示意图：与 与 A LD3000EN/A 相同。

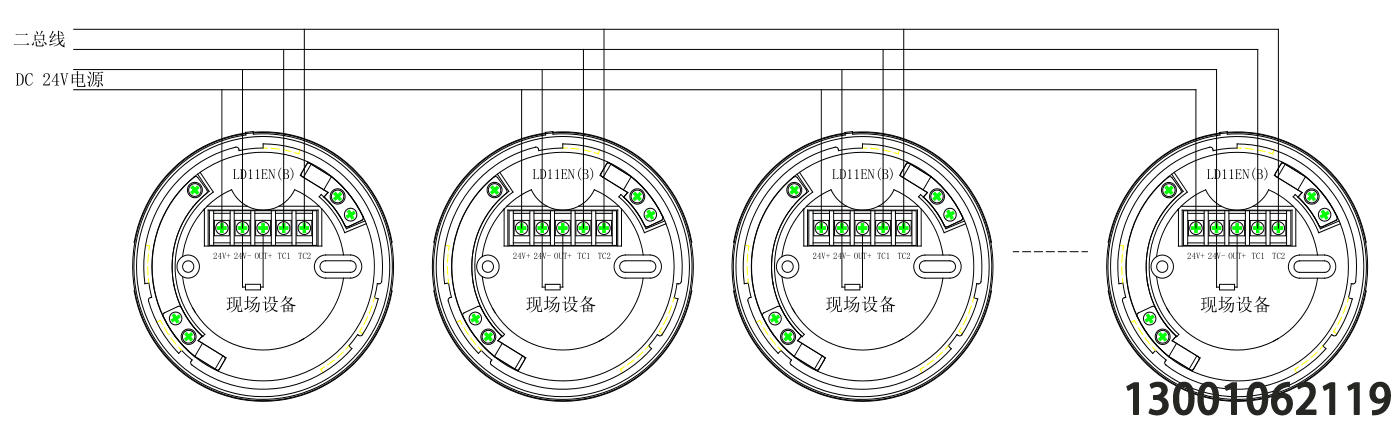

接线示意图：
24小时咨询热线13001062119
安装步骤：
1) 将每只探测器写入地址。使每只探测器对应唯一的一个节点地址（地址范围 0～255）。（探测器写地址的具体操作方法：
编址器使用说明书）。
2) 在天花板预埋或吊顶骨架装入两个 M4 的螺丝，中心距为 49mm～79.5mm。最大安装高度：12m，最大保护面积：80m
2 。
3) 将探头底座 LD11EN(B)固定在这两个螺丝上。
4) 将二总线和 24V(即电源总线)分别连接到探头底座的接线端子上，注意 24V 的极性。
5) 将探测器的卡楞对准探测器底座的卡槽，放入底座中，顺时针旋转探测器至紧固。
布线要求：
★ 二总线：宜选用截面积≥1.0mm2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导线的截面积，或加装总线中继器（不宜采用平行线）。
★ DC 24V 电源总线：宜选用截面积≥1.5mm2 的耐火 BV 铜芯电线电缆。电源线总压降≤3V，否则应考虑增大导线截面积。
