介绍：
J-SA P-M-LD2003EN 手动火灾报警按钮可与我公司生产的 E/EN/EH/EL 系列控制器配合使用，采用电子编码，占有一个节
点地址。当发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号。同时，此按钮还配有电话插孔，可方便与消防中心
联系。该产品抗潮湿、抗干扰能力强，阻燃性好，性价比高。主要适用于各种工业及民用建筑。经公安部消防产品合格评定中
心及国家消防电子产品质量监督检验中心按照 GB19880-2005《手动火灾报警按钮》、CNCA-C18-01:2014《强制性产品认证实施
规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。
功能：
★ 二总线、无极性，采用专用嵌入式 MCU。
★ 采用电子编码方式，占用一个地址，编址范围（0～255）。
★ 户内使用型，启动零件可重复使用，报警复位通过专用钥匙完成。
★ 备有一组无源常开输出接点（DC 30V/0.1A）。
★ 备有消防电话接口，可配合φ6.3 电话手柄使用。
主要技术指标：
内容 技术参数
指示灯 工作灯：正常监视－绿灯闪亮 火警灯：火警确认－红灯常亮
工作电压 DC 14V～24V
工作电流 静态电流＜0.4mA 报警电流＜1.5mA
无源输出触点容量 DC 30V/0.1A
工作环境温度 －10℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
外壳防护等级 IP3X
安装方式 配合本公司 LD20-EN 底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 85mm×85mm×40mm（含底座）
重量 0.13Kg ±0.01Kg

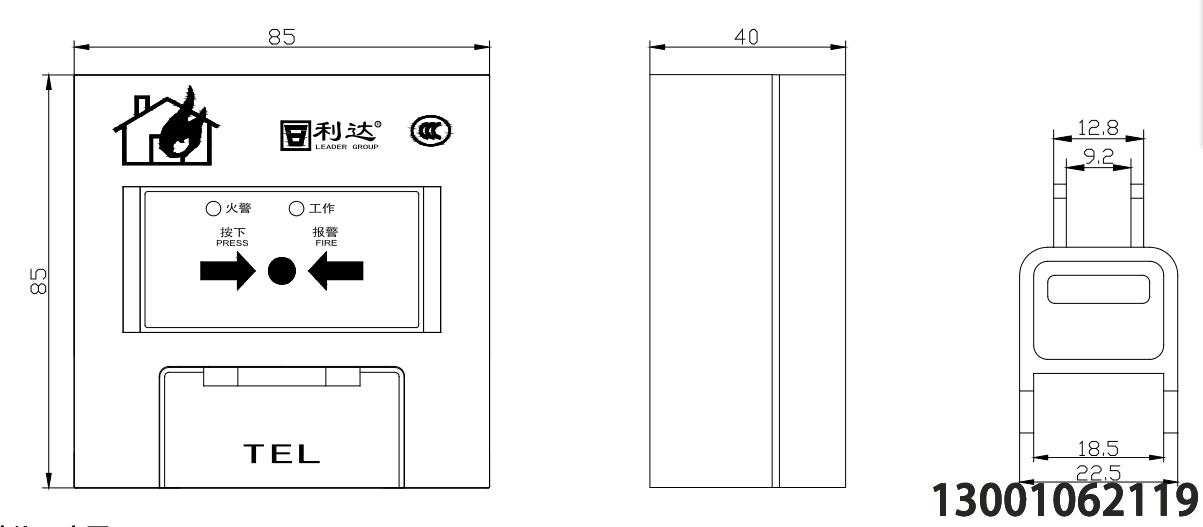

手报 及钥匙外形结构示意图；

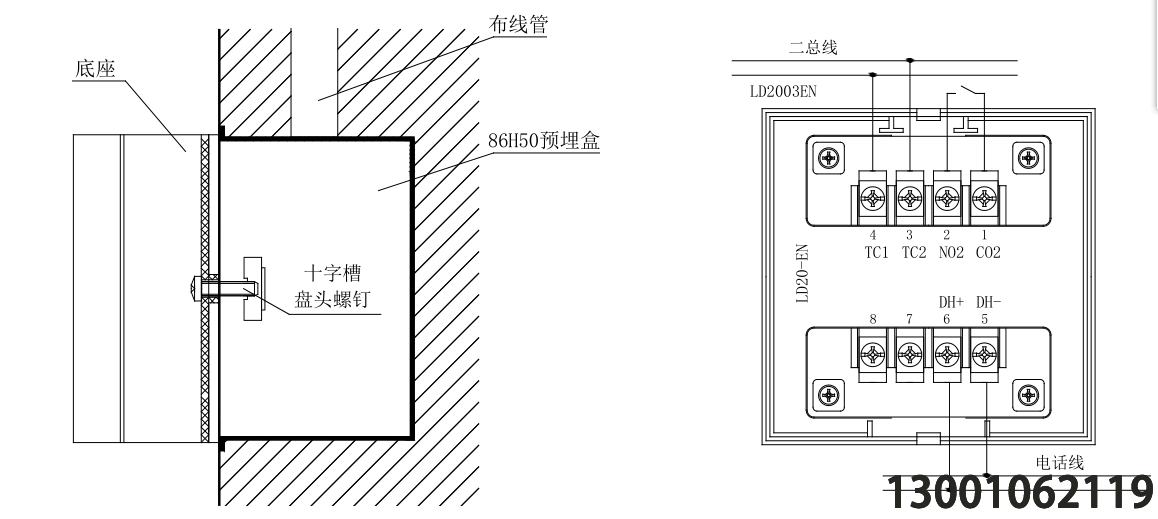

安装及接线示意图；
安装及接线示意图；
安装步骤：
★ 将手报底座用 M4 螺钉固定在 86H50 预埋盒上。
★ 如布线示意图所示，将各导线与相应端子正确连接。
★ 系统接线查验后，将“按钮部分”插到底座里，并按压使两部分扣紧合缝。
★ 在手报左、右两侧需留有不小于 m 50mm 的空间，以便于进行复位 和电话操作。
布线要求：
★ 二总线：宜选用截面积≥1.0mm
2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大
导线的截面积，或加装总线中继器（不宜采用平行线）。24小时咨询热线13001062119
