介绍: :
J-SA B-M-LD2000E(Ex) 防爆型手动火灾报警按钮采用特殊防潮技术，抗潮湿、抗干扰能力强，适用于石油、化工等行业。该
手动报警按钮占一个地址点，采用电子编码方式编址，操作方便。该产品通过 LD4800ED-A 中继模块箱与我公司生产的 E/EN/EL
系列火灾报警控制器配合使用。人工确认火警后，手动操作本按钮，向控制器发出火警信号。此手动报警按钮还可以手动启动消
防泵，当有火情时，人工确认火警后，手动操作报警按钮，向控制器发出火灾报警信号，同时通过 LD6809E（防爆隔离器）启动
消防泵，灭火人员即可持消防栓箱内的水枪就地进行灭火。
J-SA B-M-LD2000E(Ex)防爆型手动报警按钮须与安全栅配套组成本安防爆系统，该系统符合 GB3836.1-2010《爆炸性环境 第
1 部分：设备 通用要求》、GB3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》、GB19880-2005《手动火
灾报警按钮》，防爆标志 Ex ib IIC T6 Gb；经石油和化学工业电气产品防爆质量监督检验中心、公安部消防产品合格评定中心
及国家消防电子产品质量监督检验中心按照 CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实
施细则》检验和审核，符合要求，取得防爆合格证和消防产品 3C 认证证书。
功能：
★ 二总线，无极性。
★ 采用专用嵌入式 MCU 技术。
★ 采用电子编码方式，占用一个地址点。
★ 具有防爆功能，须配接 LD4800ED-A 中继模块。
★ 备有一组无源常开接点输出（经安全栅输出）。
★ 具有手动复位功能，复位工具：吸盘。
主要技术指标：
内容 技术参数
单指示灯 正常监视－红灯闪亮 火警确认－红灯常亮
工作电压 DC 16V～24V （经安全栅供给电）
工作电流 静态电流: ＜0.5mA 报警电流＜1.8mA
无源输出触点容量 DC 24V/28mA
防爆标志 Ex ib IIC T6 Gb
本安防爆参数 Ui=28V、Ii=96mA、Ci≈120p F 、Pi≈0.672W
工作环境温度 －10℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
最大外形尺寸 100 mm×112 mm×37.5mm
重量 0.35Kg±0.01Kg

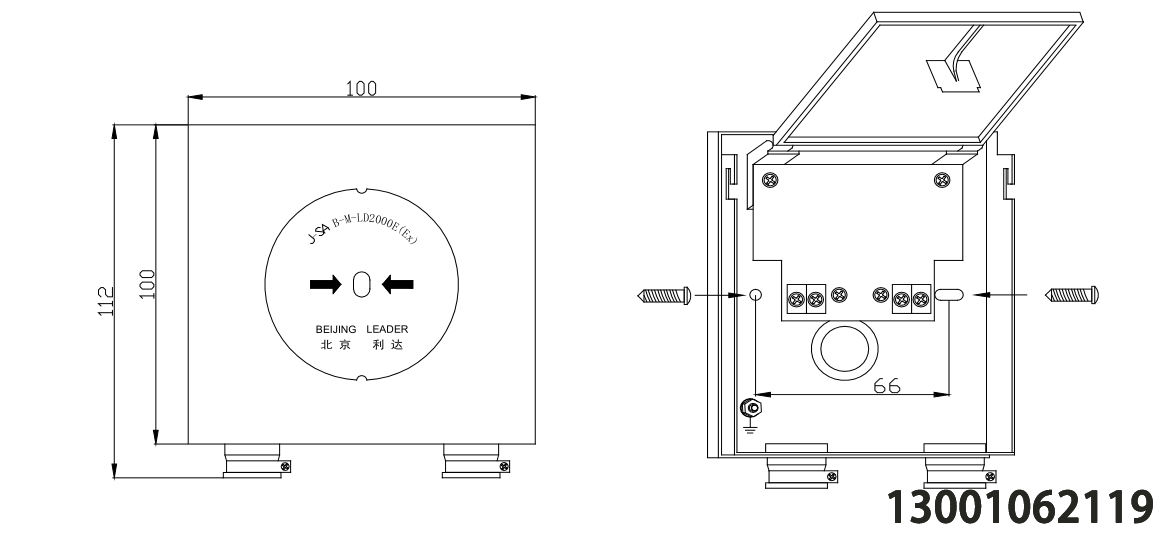

手报外形结构示意 图：

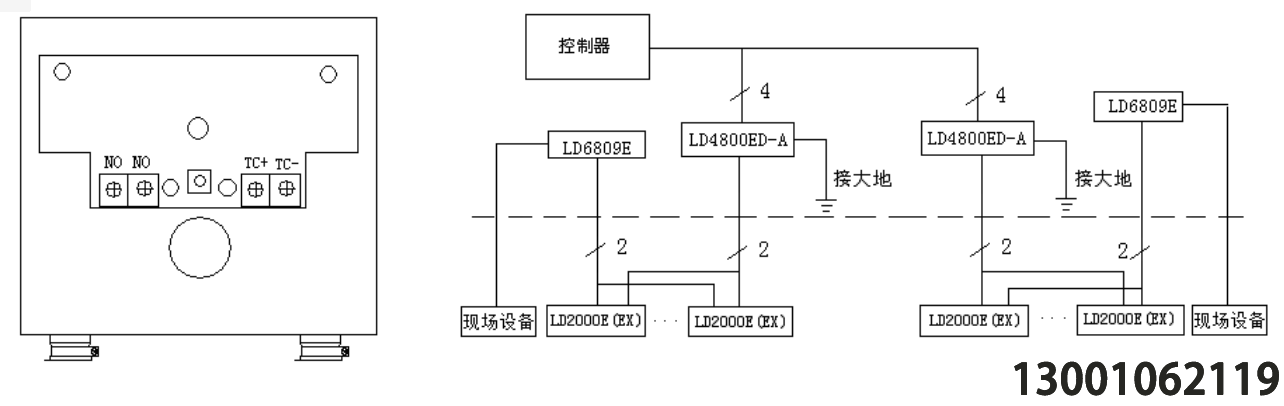

端子图与 接线 示意图 ：
手报外形结构示意 图：
端子图与 接线 示意图 ：
安装步骤：
★ LD2000E(Ex)防爆型手动火灾报警按钮由“底壳”和“上盖”两部分组成。从包装中取出后分开，取出底壳，上盖部分及专
用螺钉保存待用。
★ 将导线从底座的入线孔穿过，按照接线方式接好线，然后用合适的螺钉将底壳固定在墙面。
★ 系统检验合格后，将底壳与上盖按照装配要求装配，并将上盖与底壳用自带专用螺钉固定。
★ 安装要求：按照 GB3836.15-2000 爆炸性气体环境用电气设备 第 15 部分 危险场所电气安装（煤矿除外）的有关规定进
行。安全栅到按钮之间连接电缆或导线允许的总的最大分布电容（Cc）为 0.02μF ,最大分布电感（Lc）为 1mH。
布线要求 ：与 与 LD2003 3E EN N 相同。 24小时咨询热线13001062119
