介绍：
LD4400ED-1 输入模块采用特殊防潮技术和插拔式结构设计。内置单片机，适时处理采集的输入信息，工作性能稳定可靠，具
有较强的抗干扰能力。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01
《强制性产品认证实施细则》,取得消防产品 3C 认证证书。可以接收常开无源接点的动作信号，如：水流指示器、压力开关、感
温电缆等的动作信号。可以和利达公司生产的 E/EN/EL 系列火灾报警控制器配合使用。也可以接收可燃气体探测器、紫外火焰探
测器等报警后给出的无源接点的动作信号。本产品无污染、功耗低，适用于各种工业及民用建筑。
功能：
★ 二总线，无极性。
★ 采用电子编码，占一个节点地址（0～255）。
★ 单色指示灯显示动作信息。
★ 可接收一路无源开关接点信号。
★ 可检测无源开关接点线路断线故障。
主要技术指标：
内容 技术参数
类型 输入模块
指示灯 正常工作—红灯闪亮 输入动作—红灯常亮
工作电压 DC 14V～24V
工作电流 静态电流：＜1.5mA 报警电流：＜2.2mA
输入信号参数 1 路 无源开关量信号输入
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

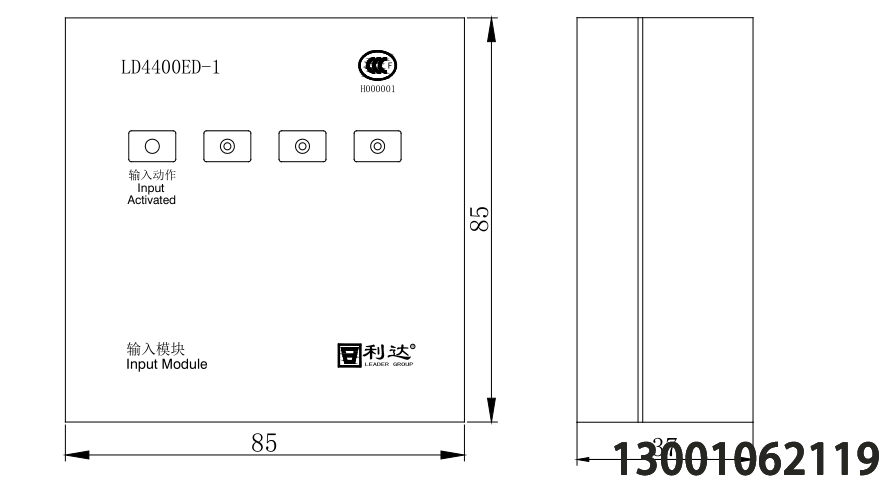

外形结构示意图

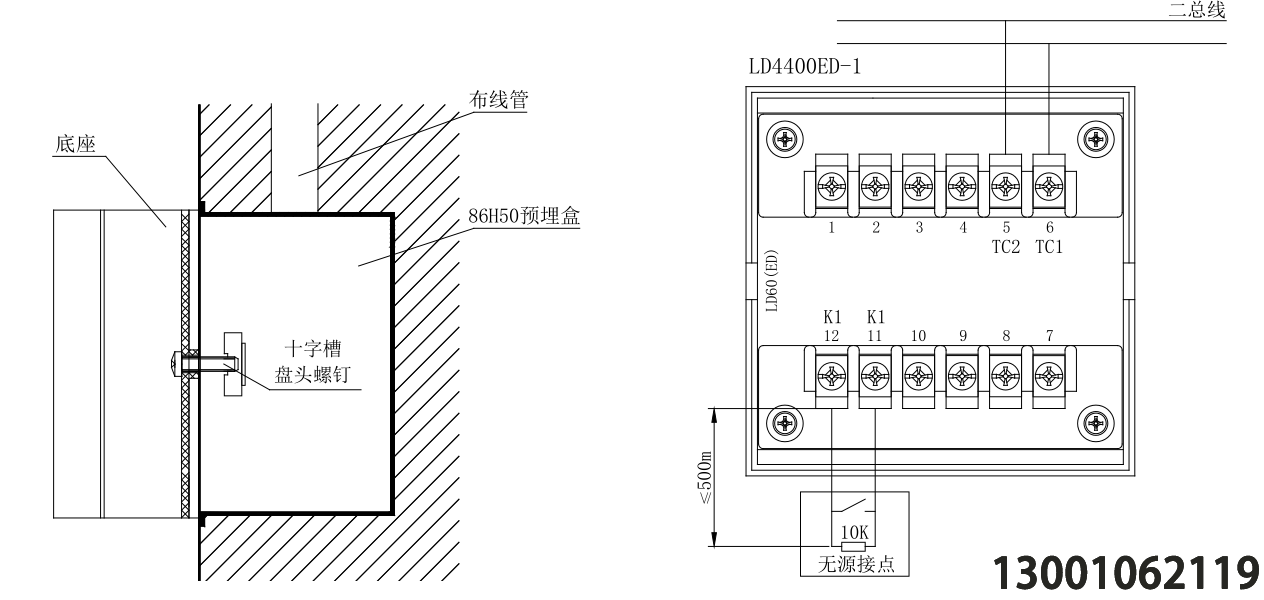

安装及 接 线示意图 ：
外形结构示意图
安装及 接 线示意图 ：
安装步骤：
★ 用螺钉将模块通用底座 LD60(ED)安装在 86H50 预埋盒固定孔上。
★ 将各导线由底部进出线孔穿入并与相应端子正确连接。
★ 系统接线校验后，将模块底壳上的文字与底座定位孔边上的文字方向一致，扣在底座上，并按压使两部分扣紧合缝。
布线要求 ：
★ 二总线：宜选用截面积≥1.0mm
2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大
导线的截面积，或加装总线中继器（不宜采用平行线）。24小时咨询热线13001062119
