介绍：
LD4900ED 中继模块采用特殊防潮技术和插拔式结构设计。配合我公司生产的 E/EN/EL 系列控制器与非编码探测器使用，主要用
在非编码探测器保护同一报警区域时，将所有探测器统一为一个地址点输送给火灾报警控制器，适用于一个防火区安装多只探测器
的场所。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产
品认证实施细则》, 取得消防产品 3C 认证证书。本产品无污染、功耗低，适用于各种工业及民用建筑。本产品无污染、功耗低，
适用于各种工业及民用建筑。
功能：
★ 二总线，无极性。
★ 采用电子编码，占一个节点地址（0～255）。
★ 单色指示灯常亮显示火警信息。
★ 每个输入模块可以带 1～20 只我公司非编码型感温探测器，或 1～10 只非编码型感烟探测器。
★ 可检测线路断线故障。
主要技术指标：
内容 技术参数
类型 中继模块
指示灯 正常工作—红灯闪亮 火警—红灯常亮
工作电压 DC 14V～24V
工作电流 静态电流：＜3.5mA 报警电流：＜16mA
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

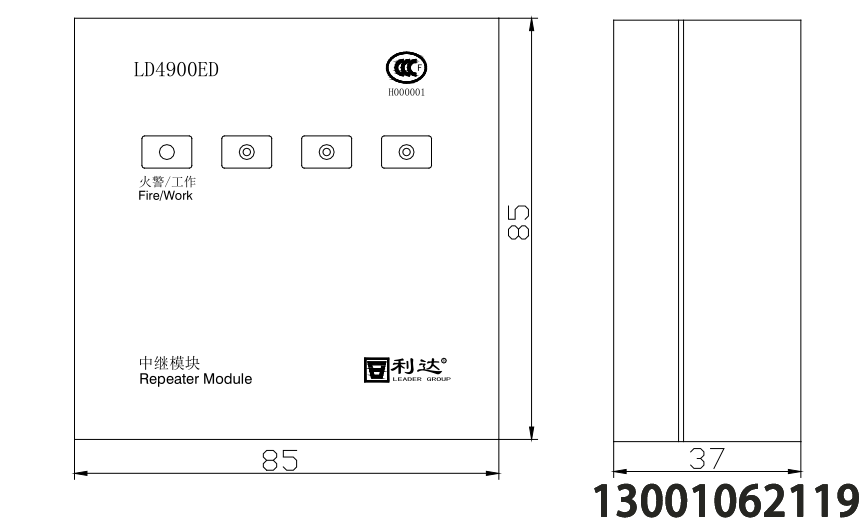

外形结构示意图：

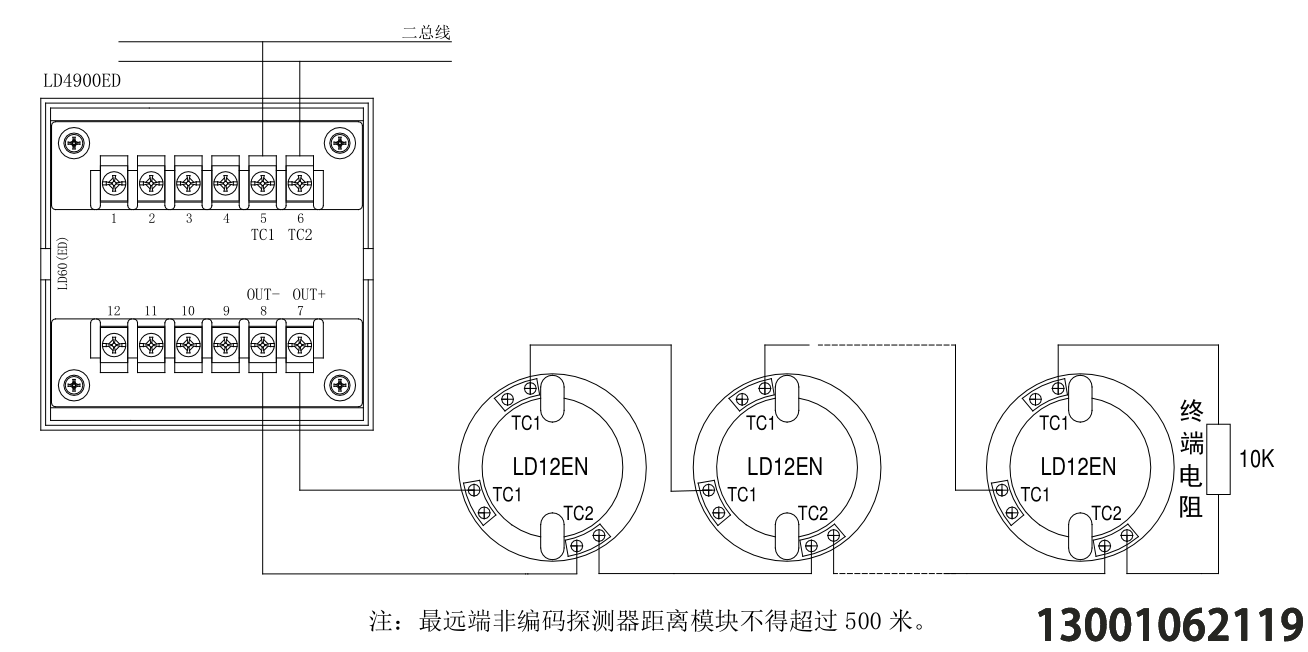

接线示意图；
安装步骤： 与 与 LD4400ED- -1 1 相同。
布线要求 ：与 与 LD4400ED- -1 1 相同。24小时咨询热线13001062119
