介绍：
LD6800ED-2 采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计，工作稳定可靠，具有较强
的抗干扰能力。主要用于防火卷帘门、消防风机、消防泵等设备的控制,可以与利达公司生产的 E/EN/EL 系列火灾报警控制器配合
使用。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品
认证实施细则》,取得消防产品 3C 认证证书。本产品无污染、功耗低，适用于各种工业及民用建筑。
功能：
★ 二总线，无极性。
★ 采用电子编码，占两个节点地址（0～255）。
★ 电源总线，有极性。
★ 可输出 2 路 DC 24V/1A 电压信号。
★ 可输入 2 个联动设备动作后的反馈输入信号。
★ 单色指示灯显示模块动作信息。
★ 电源总线断电、输入线路断线、输出线路短路或断路时，模块返回故障信息。
主要技术指标：
内容 技术参数
类型 输入/输出模块
指示灯 输出动作灯—输出动作红色指示灯常亮 输入动作灯输入动作红色指示灯常亮
工作电压 电源总线：DC24V 二总线：DC 14V～24V
工作电流 电源总线：＜1.5mA (静态) ＜30mA (空载启动) 二总线电流：＜2mA
输出信号参数 2 路有源：DC24V/1A
输入信号参数 2 路 无源开关量信号输入
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.16Kg±0.005Kg

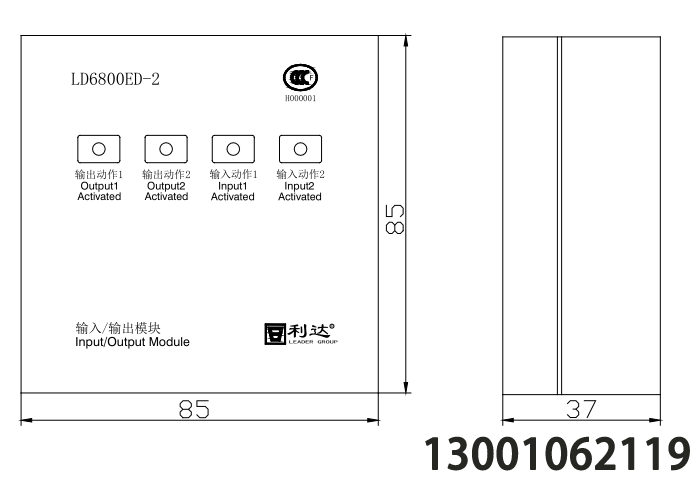

外形 结构示意图：

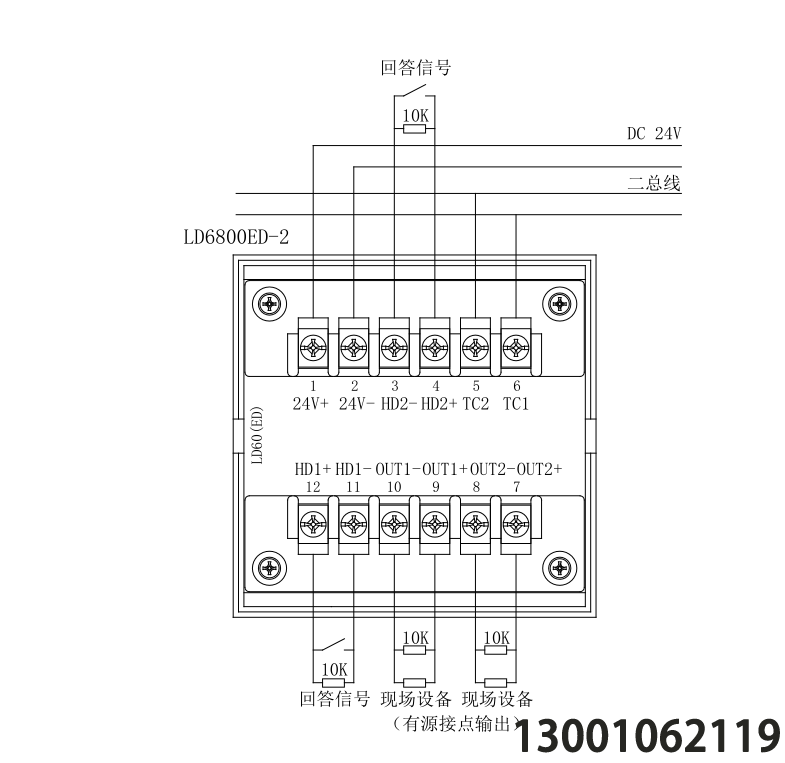

接线示意图
安装步骤：与 与 LD4400ED- -1 1 相同。
布线要求 ：与 与 LD 6800 ED- -1 1 相同。24小时咨询热线13001062119
