介绍：
LD6806ED 中继模块主要作用是扩增二总线负载能力，提高消防报警系统的可靠性。此外 LD6806ED 也具备短路保护隔离器
的作用。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性
产品认证实施细则》, 取得消防产品 3C 认证证书。
功能：
★ 二总线，无极性，不占地址点。
★ 电源总线，有极性。
★ 建议同一回路中负载电流超过 100mA 或线路总电阻超过 50Ω 时加一个中继模块。
主要技术指标：
内容 技术参数
类型 中继模块
指示灯 正常工作时红色指示灯闪亮
工作电压 电源总线：DC 24V 二总线：DC 14V～24V
工作电流 电源总线：＜200mA 二总线电流：＜3.5mA
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.16Kg±0.005Kg

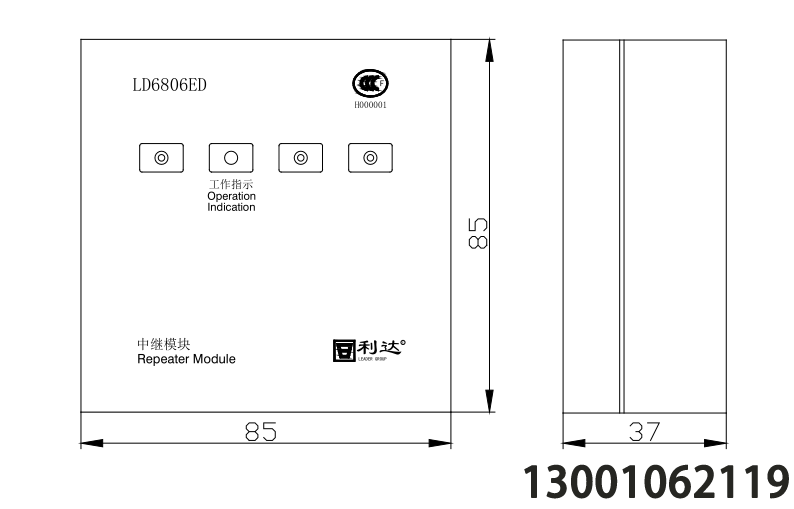

外形结构示意图

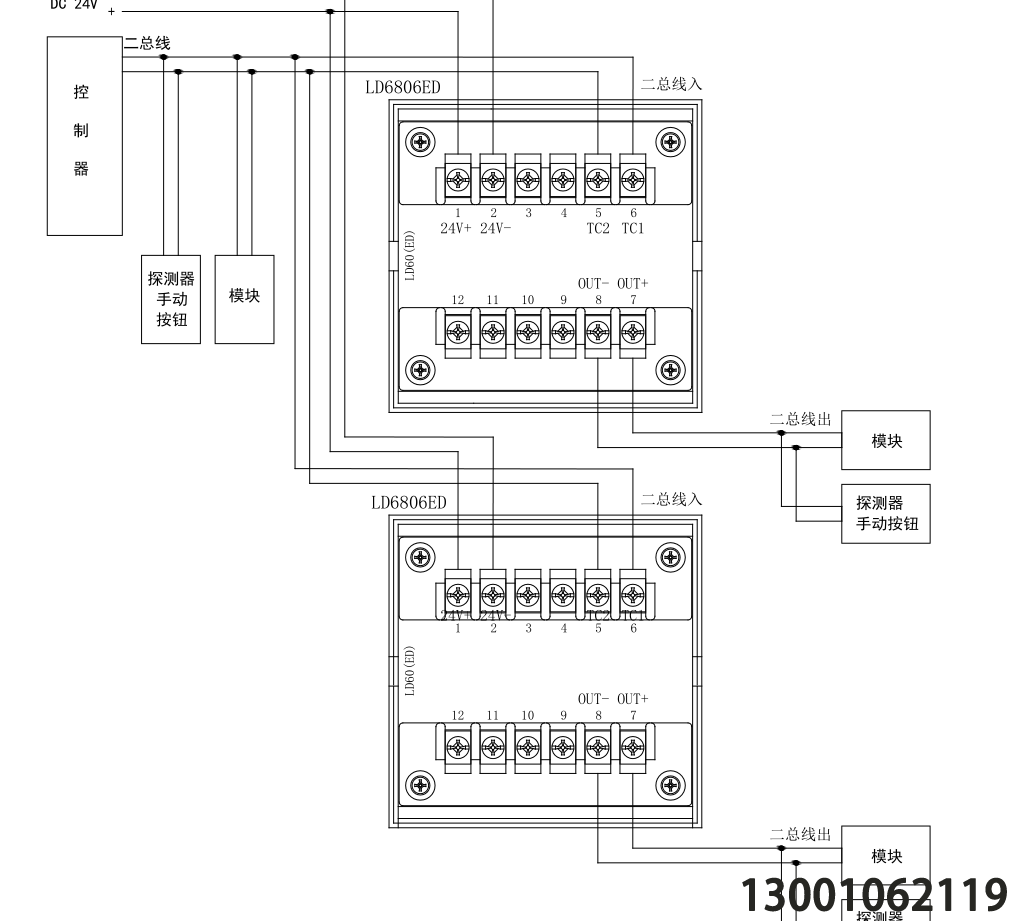

接线示意图
外形结构示意图
接线示意图
安装步骤： 与 与 LD4400ED- -1 1 相同。
布线要求 ： 参见 LD128E II II 。24小时咨询热线13001062119
