介绍：
LD6808 交流隔离器的作用是隔离交流电 AC 220V。当被控设备控制回路为交流方式时，需在控制输出与被控设备之间加装
LD6808 交流隔离器，防止交流强电进入控制系统。如果消防联动设备的控制柜中设计了接收消防控制信号的直流中间继电器，交
流隔离器就可不用，建议设计消防设备控制柜（盘）时加装一个 DC 24V 直流中间继电器。
功能：
★ 不占地址点。
★ 无极性，避免由安装和使用不当引起的系统损坏。
★ 每个模块输出时提供一组常开、常闭无源接点，最大接点容量为 DC 30V/8A（AC 250V/10A）。
主要技术指标：
内容 技术参数
类型 隔离器
工作电压 DC 24V（DC 18V～26V）
工作环境温度 0℃～45℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
最大外形尺寸 长 38mm×宽 50mm×高 70mm

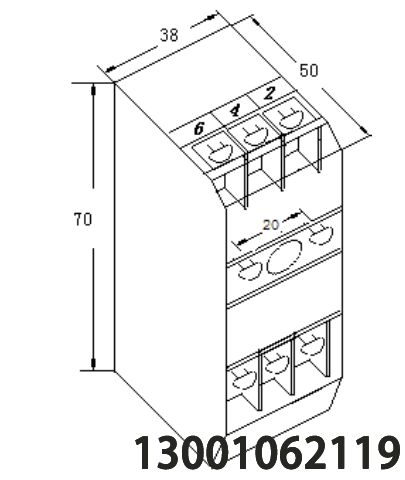

模块外形结构示意图 ：

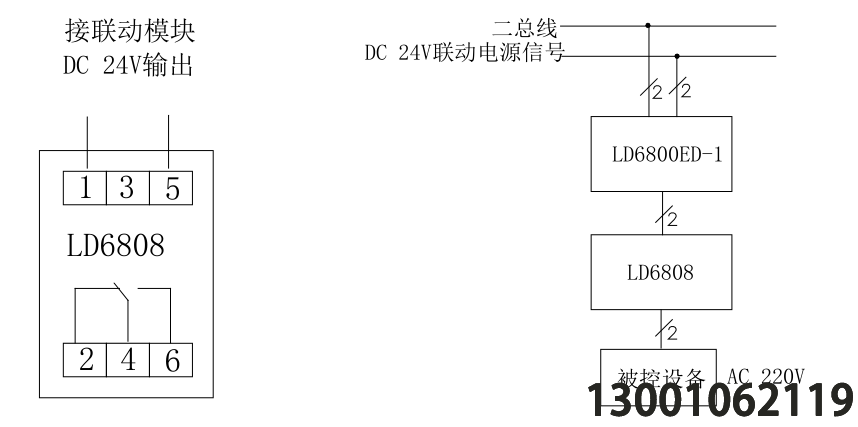

端子图与接线图示例：
端子图与接线图示例：
安装步骤：
★ LD6808 外壳的底板上有两个孔，可用螺钉将底板固定在墙壁上。
★ 将各导线穿入并与相应端子正确连接
布线要求：与 LD6800ED- -1 1 相同。24小时咨询热线13001062119
