介绍：
JB-QB/LD128E(M)火灾报警控制器是二总线火灾自动报警设备，采用数字液晶显示。该系统配合我公司全系列探测器、手报等
其他相关设备，广泛应用于小型消防工程项目。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依照
GB4717-2005《火灾报警控制器》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检
验和审核，符合认证要求，取得消防产品 3C 认证证书。
功能：
★ LD128E(M)是具有 1 个探测回路，最大地址点数为 64 点的纯报警控制器。
★ 16×2 数字 LCD 液晶显示屏，指示灯指示关键状态，操作方便。
★ 具有黑匣子功能，能存贮 999 条火警记录和 200 条其他记录。
★ 具有回路短路保护和电源短路保护功能。
★ 具有 1 路公共火警无源接点输出、1 路公共故障无源接点输出、1 路声光警报器专用输出。
主要技术指标：
内容 技术参数
主电源电压 AC 220V(187V～242V) 50Hz
回路输出电压 DC 14V～24V
回路数量 1 回路
直接输出接点数 1 路公共火警无源接点输出 1 路公共故障无源接点输出 1 路声光警报器专用输出
最大总线设备地址数 64
最大回路输出电流 100mA
空载功耗 ≤7W
最大功耗 ≤35W
工作环境温度 0℃～45℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 壁挂
备用电池 6V/4Ah 电池（两节）
最大外形尺寸 长 436mm×宽 102mm×高 292mm
重量 5.5 Kg±0.1 Kg（不含电池）

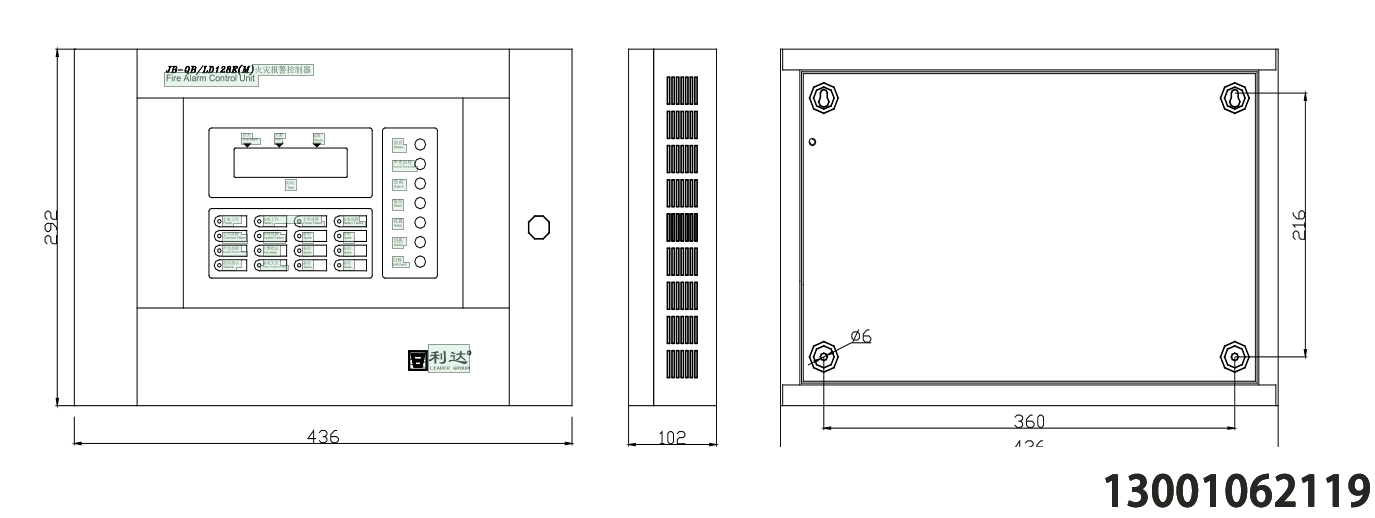

外形结构示意 图

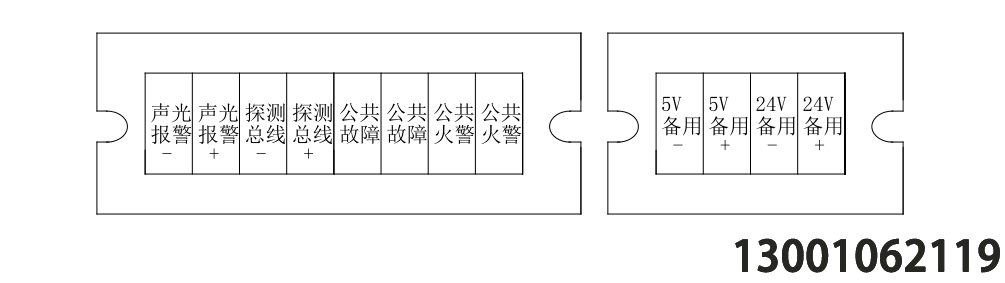

端子 示意 图 ：

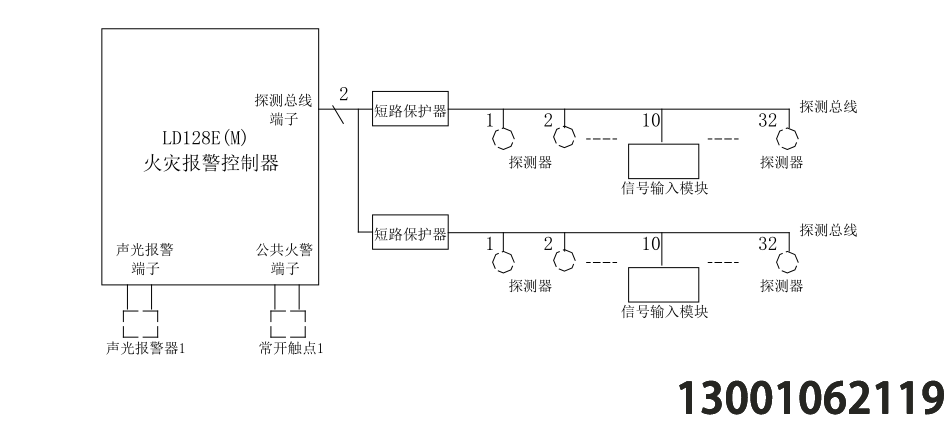

系统框图：
端子 示意 图 ：
系统框图：
布线要求：
★ 机内端子配线：所有引入线均剥开 1cm，挂锡或用接线卡后接入端子。
★ 二总线：宜选用截面积≥1.0mm
2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导
线的截面积，或加装总线中继器（不宜采用平行线）。
★ 通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径≥1.0 mm
2 。
★ 接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。24小时咨询热线13001062119
