介绍：
LD128EN(D)火灾显示盘用来配合 E/EN/EL 系列火灾报警控制器进行火警监测，采用液晶数字显示，配有发光二极管，指示
系统关键状态信息，可以直观显示火灾报警控制器传来的探测器的火警及故障的部位信息。LD128EN(D)有自己的功能键，可以
查询接收到的火警、故障信息。它同时接受与它通讯的控制器的控制。当控制器消音及复位时，将信息传送至火灾显示盘，使
其也随之消音或复位，以实现整个系统的集中控制。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按
照 GB17429-2011《火灾显示盘》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》
检验和审核，符合认证要求，取得消防产品 3C 认证。通过中国船级社型式认可，取得型式认可证书。
功能：
★ 二总线，无极性，占一个地址点。
★ 地址范围 0～255，由火灾显示盘本身设置本机地址号。
★ 可设置四个显示范围，在每个显示范围内探测器的地址可以是单独或是连续的。
★ 火灾显示盘显示设定范围内的探测器的工作状态，在设定范围之外的将不做显示。
★ 每台火灾显示盘最多可以显示前 81 个火警及前 81 个故障信息。
主要技术指标: :
内容 技术参数
通讯方式 二总线
电源电压 DC24V
电源电流 ＜3mA
回路输入电压 DC14V～24V
回路电流 ＜5mA
最大存储容量 81 条火警信息，81 条故障信息
工作环境温度 0～50℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
外壳防护等级 IP30
最大外形尺寸 长 160mm×宽 45mm×高 130mm
重量 0.72 ㎏±0.01 ㎏

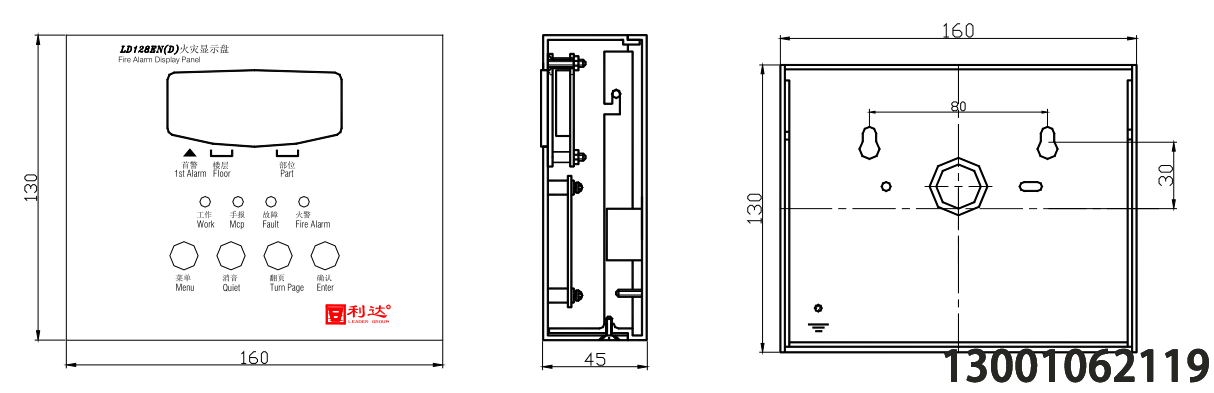

外形结构示意 图

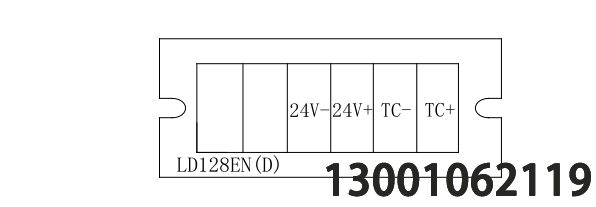

端子示意图
端子示意图
布线要求：与 与 LD128EN N (M) 相同。
系统连接方式：与 LD128E(T) －A A 相同 。24小时咨询热线13001062119
