介绍：
JB-QG-LD128E Ⅱ 火灾报警控制器 (联动型) 是我公司研制的新一代的二总线智能化集中区域式控制器，采用 DCS 方式设计，使
用嵌入式控制系统，具有灵活，可靠等特点。该机除了可以单独使用外，也可以实现多机无主从方式组成对等网络。该系统配合
我公司全 系列探测器、 模块、手报及其它相关设备，广泛应用于大、中型以上项目。经过公安部消防产品合格评定中心及国家
消防电子产品质量监督检验中心依照 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动控制系统》、CNCA-C18-01:2014
《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证。
功能：
★ 集中区域兼容型控制器，采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况，一台控制器出
现系统故障可由其它 LD128E II 控制器接管。
★ 超大规模的单机容量： 最大 64 回路， 最多 16384 个地址点, 多线直控输出点 159 个，总线输出点 512 个。
★ 网络容量： 64 台控制器、256 回路、65536 个地址点。
★ 采用彩色 12.1 英寸液晶屏，丰富的图形功能，可显示详细设备信息和曲线图，指示灯指示关键状态。
★ 采用方便灵活的触摸屏操作，还可外扩鼠标及键盘进行操作。
★ 中、英文显示灵活切换，满足产品国际化的要求。
★ 支持分区的设置和操作，可以将有联动关系的报警和输出设备编入一个或者多个分区内，简化逻辑关系。
★ 具有 CANBus 接口，可通过 LD6900 系列通讯转换卡与其他设备联网。
★ 用基于 ARM 平台的 RISC 嵌入式 CPU，具有功耗低，处理速度快，稳定运行等特点。
★ 采用实时抢占多任务嵌入式操作系统，响应时间快。
★ 具有黑匣子功能，存贮 1000 条火警记录， 1000 条设备故障记录， 1000 条请求记录，1000 条启动记录，1000 条反馈记
录，1000 条操作记录，1000 条监管报警记录，1000 条气灭记录，1000 条其它故障记录，1000 条运行记录。
★ 具有监管报警功能。
★ 具有回路短路保护、电源短路保护功能。
主要技术指标：
内容 技术参数
主电源电压 AC 220V(187V～242V) 50Hz
回路输出电压 DC 14V～24V
单台最大回路数量 64 回路
联动输出参数 DC 26V/25A
单台最大总线设备地址数 16384（单回路地址总数： 256 ）
单台最大多线输出点 159
单台最大总线输出点 512
最大回路输出电流 200mA
区 分区 X 999 分区 Y 999
工作环境温度 0℃～ 45℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
备用电池规格 12V/38Ah
单台最大外形尺寸 长 610mm×宽 480mm×高 1800mm

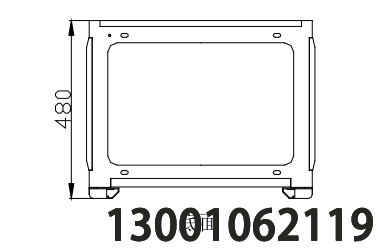

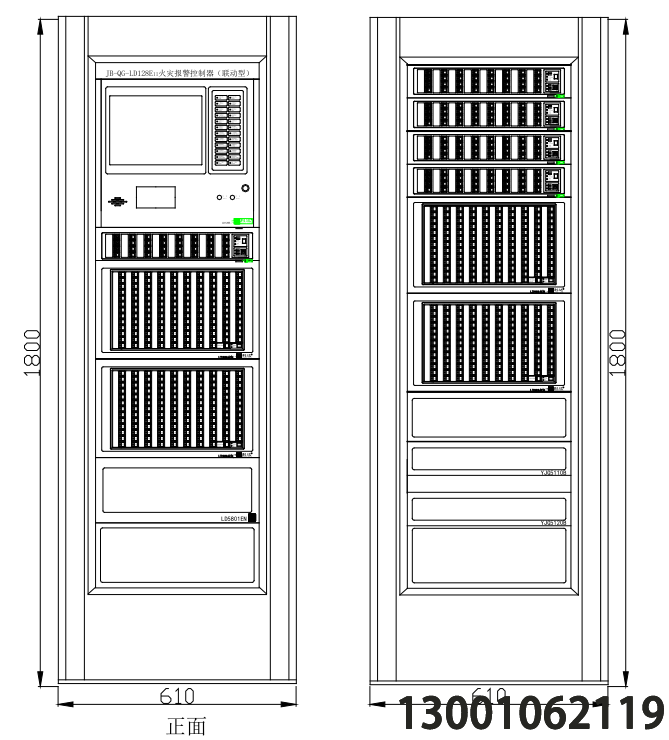

外形结构示意 图

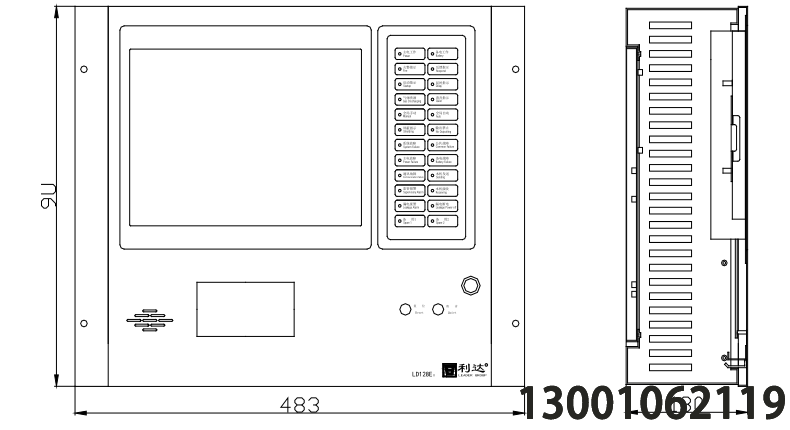

控制器主机外形结构示意图：
系统框图：与 与 LD128EN N( ( M) 相同。
布线要求：与 与 LD128EN N (M) 相同。24小时咨询热线13001062119
