J-SA P-M-LD2003EN手动火灾报警按钮 采购热线：13001062119
J-SA P-M-LD2003EN 手动火灾报警按钮可与我公司生产的 E/EN/EH/EL 系列控制器配合使用，采用电子编码，占有一个节
点地址。当发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号。同时，此按钮还配有电话插孔，可方便与消防中心
联系。该产品抗潮湿、抗干扰能力强，阻燃性好，性价比高。主要适用于各种工业及民用建筑。经公安部消防产品合格评定中
心及国家消防电子产品质量监督检验中心按照 GB19880-2005《手动火灾报警按钮》、CNCA-C18-01:2014《强制性产品认证实施
规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。
功能：
★
二总线、无极性，采用专用嵌入式 MCU。
★
采用电子编码方式，占用一个地址，编址范围（0～255）。
★
户内使用型，启动零件可重复使用，报警复位通过专用钥匙完成。
★
备有一组无源常开输出接点（DC 30V/0.1A）。
★
备有消防电话接口，可配合φ6.3 电话手柄使用。

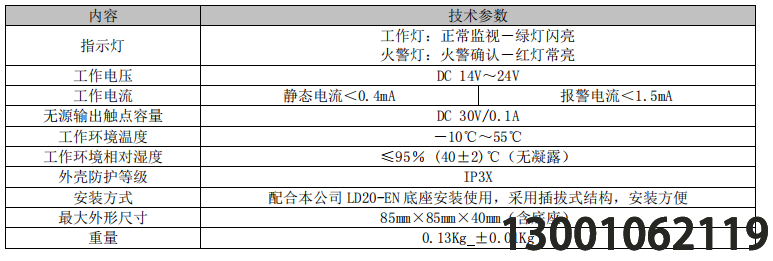

主要技术指标：

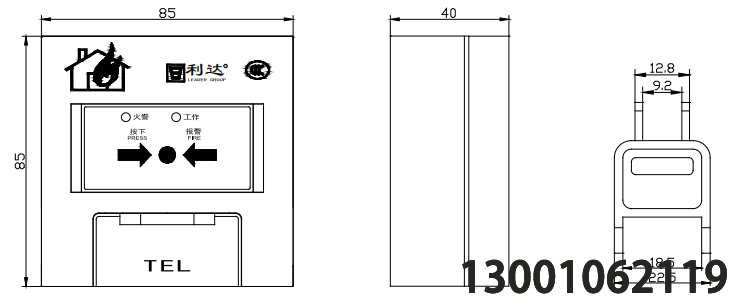

手报及钥匙外形结构示意图：

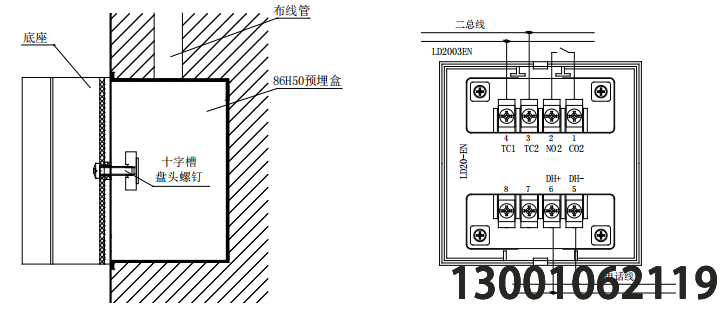

安装及接线示意图：
安装步骤：
★
将手报底座用 M4 螺钉固定在 86H50 预埋盒上。
★
如布线示意图所示，将各导线与相应端子正确连接。
★
系统接线查验后，将“按钮部分”插到底座里，并按压使两部分扣紧合缝。
★
在手报左、右两侧需留有不小于 50mm 的空间，以便于进行复位和电话操作。
布线要求：
★ 二总线：宜选用截面积≥1.0mm2 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大
导线的截面积，或加装总线中继器（不宜采用平行线
