LD2004EN消火栓按钮 采购热线：13001062119
LD2004EN 消火栓按钮可与我公司生产的 E/EN/EH/EL 系列控制器配合使用，采用电子编码，占有一个节点地址。当发生火
灾时，人工确认火灾，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消
火栓泵的启动,灭火人员即可持消火栓箱内的水枪就地进行灭火。该产品抗潮湿、抗干扰能力强，阻燃性好，性价比高。此消
火栓按钮经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照 GB16806-2006《消防联动控制系统》、
CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取
得消防产品 3C 认证证书。
功能：
★
二总线、无极性，采用专用嵌入式 MCU。
★
采用电子编码方式，占用一个地址，编址范围（0～255）。
★
启动零件可重复使用，报警复位通过专用钥匙完成。
★
备有一组无源常开接点输出（DC 30V/0.1A）。

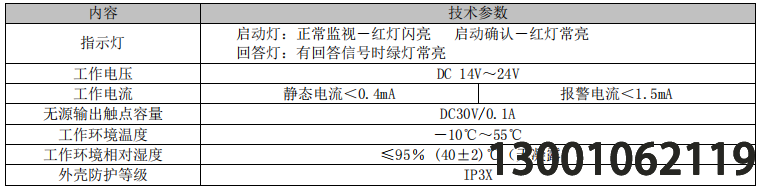

主要技术指标：

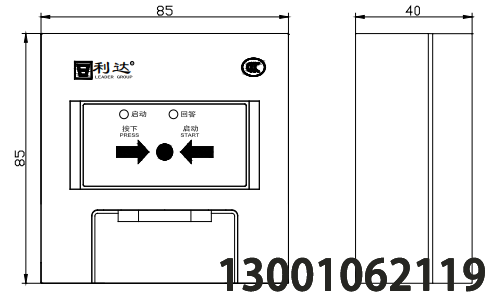

消火栓外形结构示意图：
接线示意图：
消火栓按钮与火灾报警控制器及消防泵控制箱的连接有三种方式，分别是总线制启泵方式、多线制直接启泵方式（二线）、多
线制直接启泵方式（四线）。

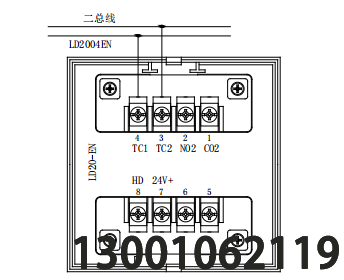

总线制启泵方式：消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，点亮消火栓按钮上
的绿色回答指示灯如下图所示：

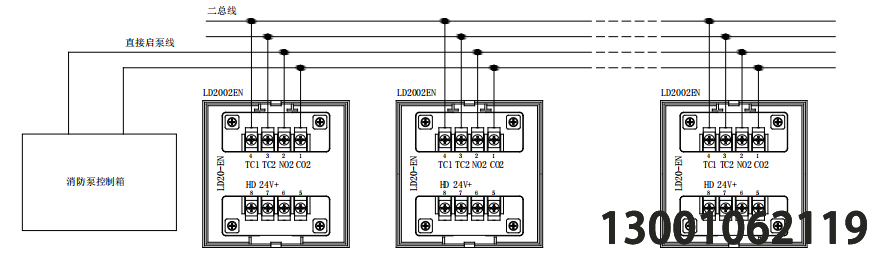

多线制直接启泵方式（二线）：消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，点
亮消火栓按钮上的绿色回答指示灯。如下图所示：

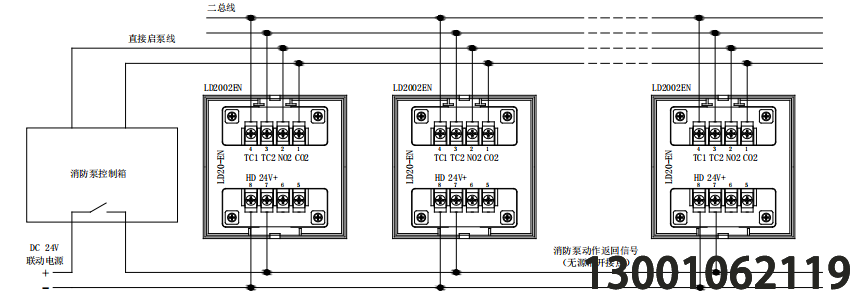

多线制直接启泵方式（四线）：消火栓按钮按下，可直接控制消防泵的启动，泵运行后，泵控制箱上的动作触点信号返回消火
栓按钮，点亮消火栓按钮上的绿色回答指示灯。如下图所示：
安装方式及安装步骤：与 LD2003EN 相同。
布线要求：与 LD2003EN 相同。
