JDHW型防爆红外光束感烟 火灾探测器安装使用说明书 （反射型） 技术特性 结构特征与工作原理 咨询电话：13001062119
目 录
一、概述…………………………………………………………………………………… 1
二、特点…………………………………………………………………………………… 1
三、技术特性……………………………………………………………………………… 1
四、结构特征与工作原理………………………………………………………………… 2
五、安装与布线…………………………………………………………………………… 4
1．安装探测器的外界条件…………………………………………………………… 4
2．安装高度及位置说明……………………………………………………………… 4
3．安装………………………………………………………………………………… 6
4．布线………………………………………………………………………………… 7
六、调试……………………………………………………………………………………8
七、注意事项………………………………………………………………………………8
八、探测器的其它功能说明…………………………………………………………… 9
九、常见故障及维修…………………………………………………………………… 9
十、维护保养…………………………………………………………………………… 10
附录一 警告…………………………………………………………………………… 11
一、概述
JDHW型防爆红外光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探测器。该探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试及对外界环境参数变化的补偿、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。本产品符合GB3836.1-2000《爆炸性气体环境用电器设备 第一部分 通用要求》及GB3836.1-2000《爆炸性气体环境用电器设备 第二部分隔爆型“d”》的标准。适用于易燃易爆场所中火灾初级阶段有烟雾发生的大面积、高举架、长距离等场所的火灾监测。经国家指定的检验机构检验合格，取得了国家级防爆合格证书。
二、特点
1．工作电压范围宽、保护面积大；
2．探测器将发射部分、接收部分合二为一，安装简单；
3．内置微处理器，智能化火警、故障判断；
4．具有自动校准功能．可以由单人在短时间内完成调试；
5．具有自诊断功能，可以监测探测器的内部故障；
6．具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；
7．具有火警、故障无源输出触点；
8．可现场设置两个级别的灵敏度；
9．探测光路设计巧妙，抗干扰性能强；
10．采用SMT工艺；
11．外观美观大方。
三、技术特性
1、防爆形式：隔爆型
2、防爆标志： ExdⅡBT6
3、温度范围：-20℃～50℃
4、湿度范围：小于95% RH
5、大气压力：80～110Kpa
6．电源电压：DCl5V--DC28V；
7．电源电流：调试电流≤20mA
监视电流≤12mA
报警电流~22mA
8．火警、故障触点输出：火警继电器：触点容量28V／2A，正常时常开，火警状态下闭合；故障继电器：触点容量28V／2A，正常时常开，故障状态下闭合
9．调节角度：-6度--+6度
10．光路定向相依性角度：±0.5度
11．灵敏度等级： 一级灵敏度：灵敏度最高
二级灵敏度：灵敏度最低
12．探测器的状态指示：
调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。正常监视状态：红色指示灯周期性闪烁。
火警状态：红色指示灯常亮，黄色指示灯熄灭。需重新上电清除火警。
故障状态：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并点亮红色指示灯，熄灭黄色指示灯。注意：此种情况并不代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需重新上电清除。
13．使用环境：温 度：—10℃--+50℃
相对湿度≤95％，不凝露
14．保护面积：探测器最大保护面积为14 x 100=1400m2，最大宽度为14m。
15．光路长度：8m--100m
16．外形尺寸：长度：260×160×130mm
17．安装尺寸：185×140mm
18．壳体材料：铝合金
19．颜色：红色
20．重量：3.7Kg
四、结构特征与工作原理

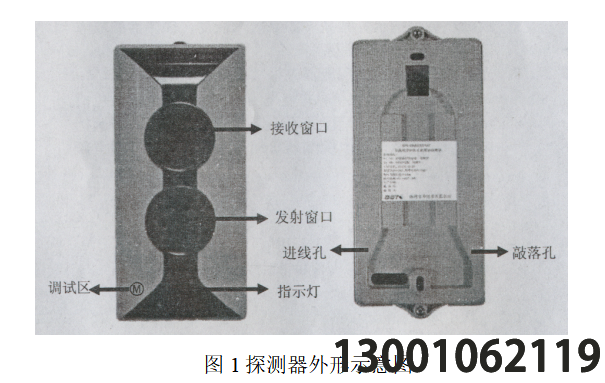

1．探测器外形示意图（不含防爆外壳）如图1所示。

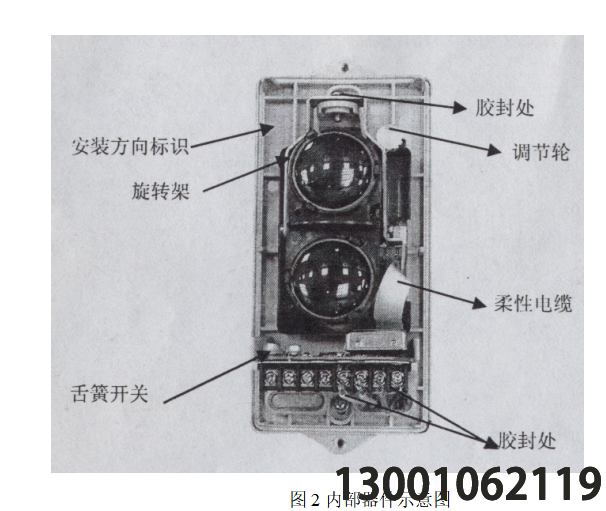

2．探测器内部器件示意图如图2所示。
图2内部器件示意图

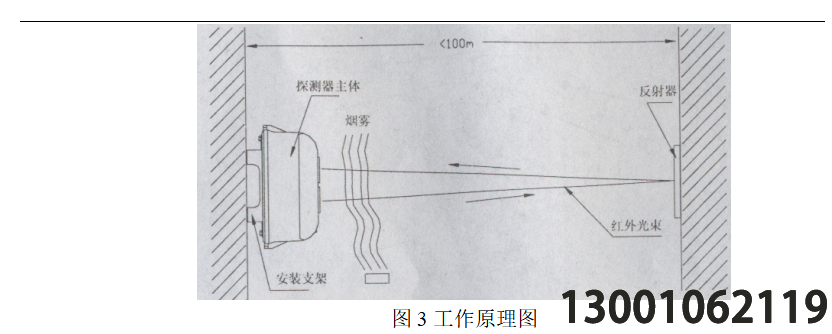

3．工作原理
探测器与反射器相对而置。探测器包含发射和接收两部分，发射部分发射出一定强度的红外光束，经反射器上的多个直角棱镜反射后，由探测器的接收部分对返回的红外光束进行同步采集放大，并通过内置单片机对采集的信号进行分析判断。当探测器处于正常监视状态时，接收部分接收到的红外光强度稳定在一定范围内；当烟雾进入探测区内时，由于烟雾对光线的散射作用，使接收部分接收到的红外光的强度降低。
当烟雾达到一定浓度，接收部分接收到的红外光的 强度低于预定的阈值时，探测器报火警，点亮红色火警指示灯，并闭合火警无源输出触点。
