JDHW型防爆红外光束感烟 火灾探测器安装方式与布线 (2)

产品时间:2021-10-29 20:51

简要描述:

JDHW型防爆红外光束感烟 火灾探测器安装方式与布线 (2) 咨询电话:13001062119...

详细介绍

JDHW型防爆红外光束感烟  火灾探测器安装方式与布线 (2)  咨询电话:13001062119



 一、概述…………………………………………………………………………………… 1
 二、特点…………………………………………………………………………………… 1
三、技术特性……………………………………………………………………………… 1
 四、结构特征与工作原理………………………………………………………………… 2
 五、安装与布线…………………………………………………………………………… 4
    1.安装探测器的外界条件…………………………………………………………… 4
    2.安装高度及位置说明……………………………………………………………… 4
    3.安装………………………………………………………………………………… 6
    4.布线………………………………………………………………………………… 7
六、调试……………………………………………………………………………………8
七、注意事项………………………………………………………………………………8
八、探测器的其它功能说明…………………………………………………………… 9
九、常见故障及维修…………………………………………………………………… 9
十、维护保养…………………………………………………………………………… 10
附录一  警告…………………………………………………………………………… 11
 五、安装与布线
1.安装探测器的外界条件
由于本探测器的工作原理为减光式,因此在安装探测器时,其光路上应避开固定遮挡物和流动遮挡物。无论是安装探测器还是反射器,必须保证安装墙壁坚硬平滑.探测器垂直墙壁安装。墙壁很可能貌似平滑,实际存在凹凸或因外界环境(如雨季、冬季)的变化发生变化等隐患,安装者必须保证探测器不能受这些环境的影响;如果探测器安装在类似于金属管的支撑架上,也应保证支撑架牢固无振动。
 探测器不宜安装在下列场所:
* 天棚高度超过40m的场所;
* 天棚未封顶的场所;
* 空间高度小于1.5m的场所;
* 存在大量灰尘、干粉或水蒸气的场所;无法进行维护的场所;
* 平时环境比较洁净,但特殊情况下会有大量扬尘的场所;
* 高温的场所。请注意,在有阳光照射时,具有透明顶棚的厂房顶部的空气温度会超过50℃;
*  探测器安装墙壁或固定物受周围机械振动干扰较大的场所;
*  距离探测器光路1m范围内有固定或移动物体的场所;
*  有强磁场的场所。
2.安装高度及位置说明探测器和反射器安装高度应根据烟雾能方便进入光束区为原则,提出以下几点供参考:

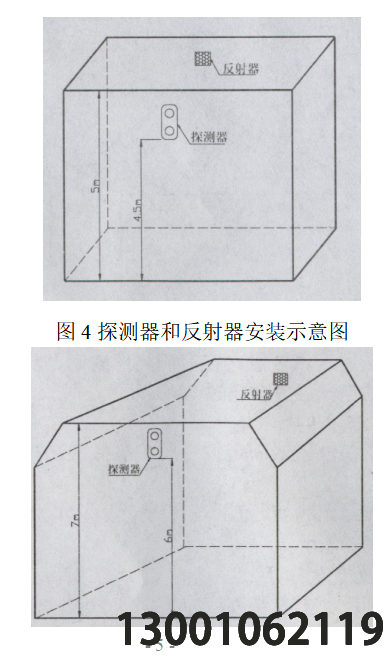

 a)  建筑物举架≤5m时,应将探测器和反射器安装在距天花板0.5m处的相对两墙墙壁上,如图4所示。

图5探测器和反射器安装示意图

b) 建筑物举架在5m~8m之间,应将探测器和反射器安装在距天花板距离0.5m—lm处的相对两墙墙壁上,如图5所示。

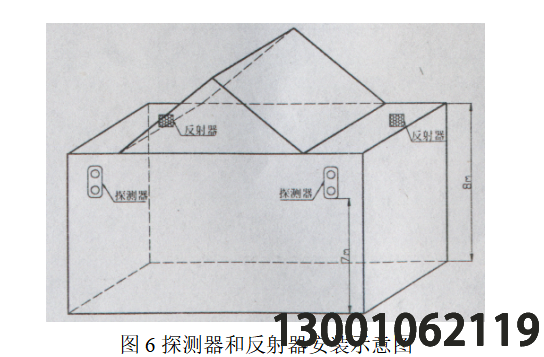

c) 建筑物举架>8m时,一般无天花板,多数是人字型结构,应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上,但要保证探测器距安装位置处建筑物顶部的距离>0.5m.如图6所示。

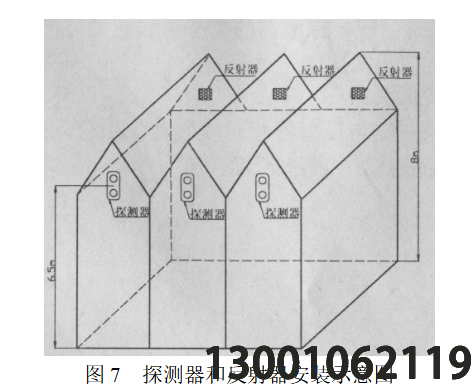

d)建筑物举架为8m左右的人字型结构,应将探测器和反射器安装在距人字梁1.5m处的相对两墙墙壁上,如图7所示。

 e)   如果探测器周围为玻璃或透明塑料环境,请将探测器安装在建筑物内的南侧墙体上;如果南北方向安装探测器无法实现,应将探测器安装在西侧墙体上。对于阳光经反射仍可照射至探测器的应用环境,应考虑在探测器的光路上安装遮阳罩或与我公司的技术支持工程师联系取得相关的技术支持。
3.安装
1)光路长度设置
本探测器在使用前需针对探测器的应用环境对其光路长度进行设置。通过对探测器类型号的设置,可以实现此项功能。本探测器可以设定四个级别的光路长度:

类型号 51 52 53 54
安装距离(米) 8~20 20~40 40~70 70~100
(具体操作参见“使用及操作”章节)。
2)安装探测器

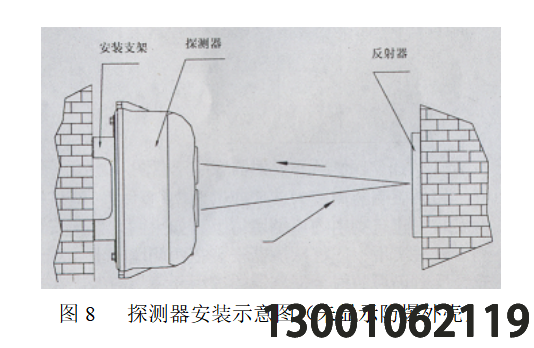

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上如图8所示。

 安装: 根据现场情况,用M6螺钉通过探测器固定爪,将防爆外壳固定在墙壁上。电缆的引入装置采用压封胶圈结构,电缆外径为8mm-10mm ,电缆的防爆进线口为M22×1.5螺纹。
接线:松开防爆上盖的固定螺钉,打开隔爆腔;拆下探测器的遮光盖,再将探测器从防爆壳体中取出。将线窜过防爆壳体上的进线孔,通过探测器底座进线孔接在接线端子上。电源线(无极性)接在接线端子的D1、D2上,接线端子K21、K22为故障无源触点,接线端子K11、K12为火警无源触点,连线接好后,将探测器装回防爆壳体中,不要安装防爆上盖,等待调试。
 3) 安装反射器:

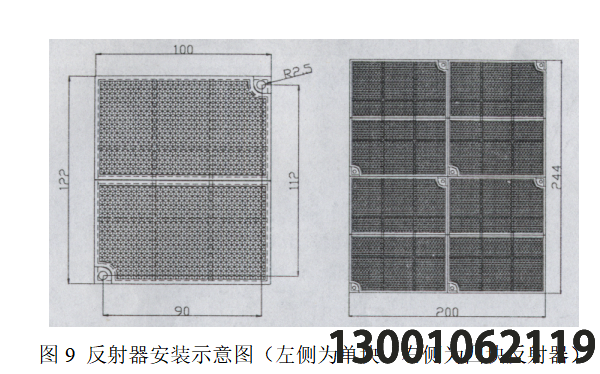

反射器应安装在与探测器相对、处于同一水平面的位置上。当探测器与反射器间的安装距离大于等于8m(小于等于40m)时,需安装1块反射器;当探测器与反射器间的安装距离大于40m(小于等于100m)时,需安装4块反射器。单块反射器安装需用两只Φ6塑料胀钉将其固定,四块反射器安装时要摆放紧密,反射器之间不应留空隙,安装尺寸及安装示意图如图9所示。

4.布线

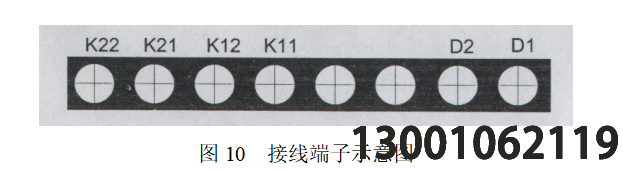

现场安装时,需要将直流24V电源线(无极性)连接在探测器的接线端子D1、D2上;接线端子Kll、K12为火警无源输出触点;接线端子K21、K22为故障无源输出触点,反射器不需接线。接线端子示意图如图10所示。

布线要求:连接Kll、K12、K21、K22信号线的截面积≥1.0 mm2;电源线D1、D2 的截面积≥1.5mm2
