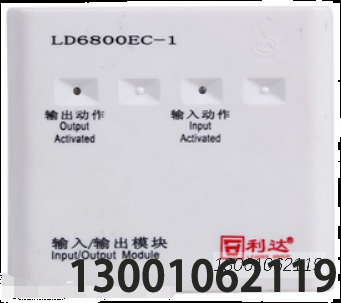

一，介绍:

　　LD8800EC-1采用单片机和智能软件，特殊防潮处理、表面贴装(SM下)生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗千扰能

　　力。主要用于启动/停止送风机、排风机、电梯、切断电源、停空调等。可以与我公司生产的E/EN/EL系列火灾报警控制器配合使用。满足

　　G 816806-2006《消防联动控制系统》和《消防产品3C认证实施规则》，取得消防产品3C认证证书。通过TUV公司CE认证，符合欧盟指令

　　EN61000-6-3:2007. EN50130-4:1995+A1+A2o

　　二，功能:

　　★二总线，无极性。

　　★电源线，有极性。

　　★占一个地址点，采用电子编码方式编址。

　　★两个单色指示灯分别显示模块输入和输出动作信息。

　　★可输入一个联动设备动作后的反馈无源输入信号。

　　★可输出一路DC 24V电压信号和一路无源常开接点。

　　★电源线断电、反馈输入线断路、输出线断路或短路时，模块返回故障信号。

　　★具有线路故障检测选择功能。

　　★模块输出方式可通过编址器设置为脉冲输出(供电持续约2.9秒)或电平输出，出厂默认设置为电平输出方式。

　　三，接线示意图:

　　利达华信LD6800EC-1输入输出模块接线端子图

　　四，安装方式及安装步骤:
