一，主要技术指标:

　　类型：输出模块

　　指示灯：模块动作一红色长亮线路故障一黄色长亮模块正常一绿色闪亮

　　工作电压：DC 24V (DC 18V一26V)

　　电源总线:二总线:DC 14V一24V

　　工作电流：电源总线: <15mA(静态) <40mA(动作) 二总线< 0.5mA

　　输出信号参数：<60W/120V音频信号

　　工作环境温度：-10℃一45℃

　　工作环境相对湿度：小于等于95RH（40 t 2℃）

　　安装方式：配合本公司LD60(N)底座安装使用，采用插拔式结构。安装方便

　　大外形尺寸： 长100mm x宽40mm x高67mm

　　重量： 0.095Kg t 0.01 Kg

　　二，接线端子示意图：

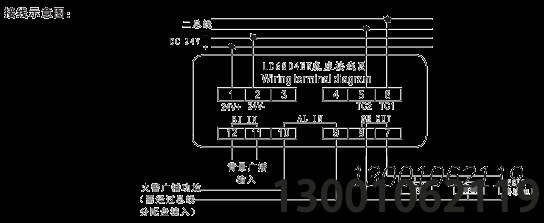

　　利达华信LD6804EN输出模块接线图

　　三，安装方式及安装布骤:

　　与LD4400E-1相同。

　　四，布线要求:

　　★二总线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50 n为限，否则应考虑增大导线的截面积，或加

　　装总线中继器(不宜采用平行线)。

　　★DC 24V电源总线:宜选用截面积)1.5mm“的耐火BV铜芯电线电缆。电源线总压降<3V，否则应考虑增大导线截面积。

　　★广播音频线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。
