性能及技术特性

2.1 性能

总线制，一条总线可挂多个探测器，探测器地址采用电子编码方式。

接线方便，二总线和电源总线均为无极性。

采用催化燃烧气体传感器 NAP-52A，精度高，有一定的抗毒性和抗酒精性。

探测器使用寿命:累计工作时间 5 年。

采用利达公司专用二总线技术进行数据传输，实时上传数据至控制器

探测器工作状态由双色灯和蜂鸣器指示，状态一目了然。

*有一组脉冲 DC12V 控制输出，用来控制电磁阀来控制燃气开关。2.2 技术特性

总线制，需配合本公司可燃气体控制器才能正常工作，不能独立工作。

二总线:无极性，DC 14V~24V，静态电流<0.7mA。

电源总线:无极性，DC 14V~36V，正常监视功耗<0.8W，报警功耗<1W。

有源输出:一组有源脉冲，容量 DC12V/1A，持续时间 3ms:

可燃气体取样方式:自然扩散。

传感器使用寿命:5 年。

检测气体:甲烷(天然气)。

检测范围: 0~20%LEL

出厂标定报警值为 10%LEL。

响应时间: ≤30s。

恢复时间: ≤20s。

预热时间: ≤150s。

气敏元件:催化燃烧可燃气体传感器，NAP-52A。

外型尺寸:中104mmx44mm。

重量: 0.14Kg士0.01Kg。

安装方式:吸顶式。

外壳防护等级: IP30

工作原理与结构特性

3.1 工作原理本产品电子部分由电源电路、气体浓度采集电路、声光指示电路、总线通信电路等组成。气体浓度采集电路将气体浓度信号转变为电压信号，单片机采集此电压信号，换算出气体浓度，超出预设报警值，即报警，并执行声光指示，同时浓度值和报警信息通过二总线上传至控制器，由控制器执行相应操作或联网进行联动。

探测器的双色灯和蜂鸣器根据气体浓度和探测器内部电路状态显示，如传感器或内部电路出现异常，探测器会报故障，并进行相应声光指示，结果也会上传至控制器。

探测器的报警不会保持，气体浓度降低后探测器即恢复正常，探测器报警后产品会保持和记录探测器的报警信息以供查询。

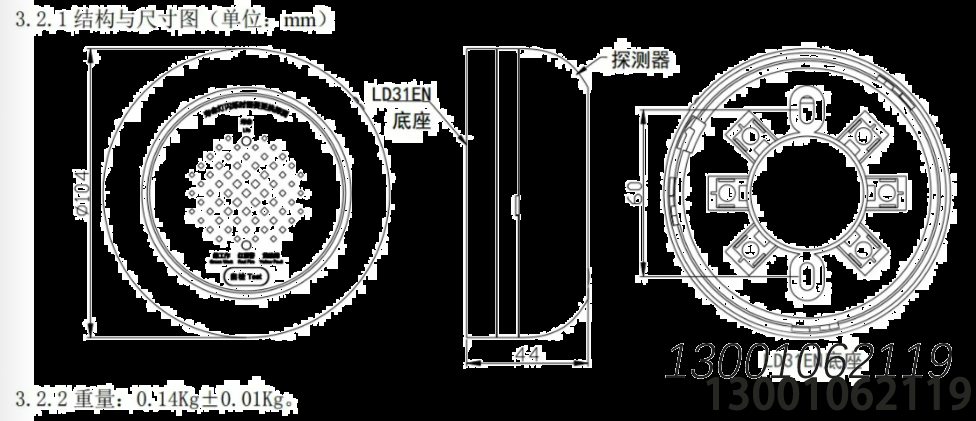

3.2 结构特性

​
