技术特性

功能简介

采用进口传感器，测量精度高，稳定性好，抗中毒，抗干扰能力强

口具有零点校正功能，可避免因零点漂移而引起的测量误差。

隔爆型防爆设计，可用于工厂条件的1、2区危险场所。

内置两组无源开关量输出触点，可与消防系统互联，也可实现现场控制功能。

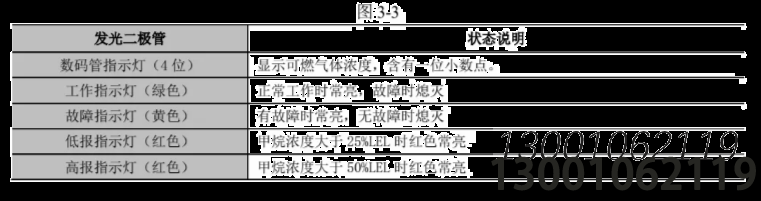

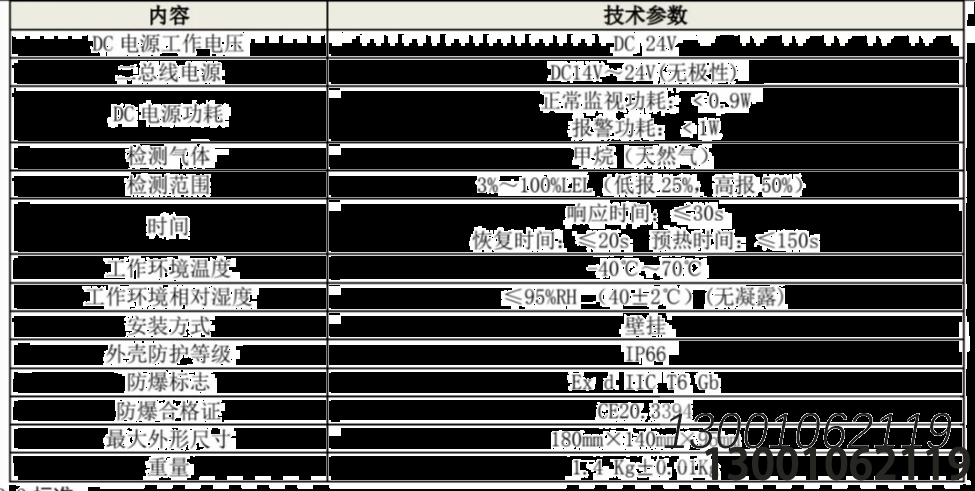

总线制，一条总线可挂多个探测器，探测器地址采用电子编码方式。区寿命长，至少3~5年。工作指示灯:正常工作时绿灯常亮，故障时不亮故障指示灯:正常时不亮，有故障时黄灯常亮低报指示灯:甲烷浓度大于25%LEL时红色常亮高报指示灯:甲烷浓度大于 50%LEL时红色常亮4 位数码管:显示可燃气体浓度，含有一位小数点。.2技术参数

2.3标准

电磁兼容、安全标准:符合 GB 15332.1-219《可燃气体探测器》第 1部分业及商业用途点型可燃气体探测器。

第三章结构特性

3.1工作原理

本产品电子部分由电源电路、气体浓度采集电路、发光二极管和数码管指示电路、总线通信电路、无源输

出电路组成。气体浓度采集电路将气体浓度信号转变为电压信号，单片机采集此电压信号，换算出气体浓度，超出预设报警值，即报警，并执行光指示，实时显示浓度值到数码管，同时浓度值和报警信息通过二总线上传至控制器，由控制器执行相应操作或联网进行联动。

如传感器或内部电路出现异常，探测器会报故障，并进行相应声光指示，结果也会上传至控制器。

探测器的报警不会保持，气体浓度降低后探测器即恢复正常，控制器会保持和记录探测器的报警信息以供

查询。

3.2结构外形及尺寸

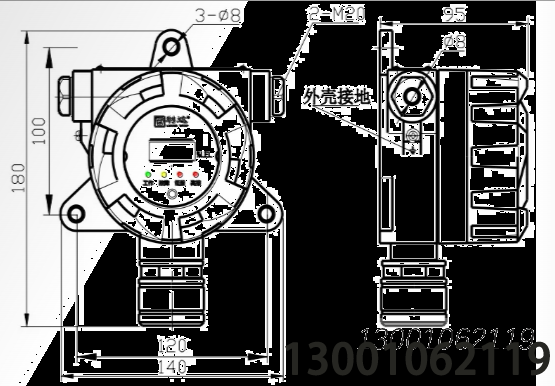

本探测器按 GB/T 3836.1-2021《爆炸性环境 第1 部分:设备 通用要求》GB/T 3836.2-2021《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB 153221-2019《可燃气体探测器第1部分:工业及商业用途点型可燃气体探测器》的规定设计制造，全面达到隔爆型产品要求，壳体、螺旋套等零件配合的隔爆螺纹、隔爆接合面参数全部达到标准规定。探测器外形尺寸(长X宽X高):180 X1495。外形尺寸及结构示意图参见图 3-1 所示:

​
