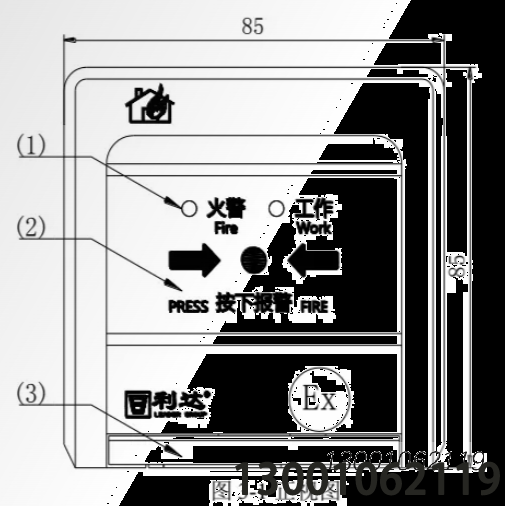

技术特性

2.1

二总线、无极性，采用专用嵌入式MCU:

采用电子编码方式，占用一个地址，编址范围 (1~255)

启动零件可重复使用，报警复位通过专用钥匙完成:

具有防爆功能，需配接LD4800G-A 中继模块。

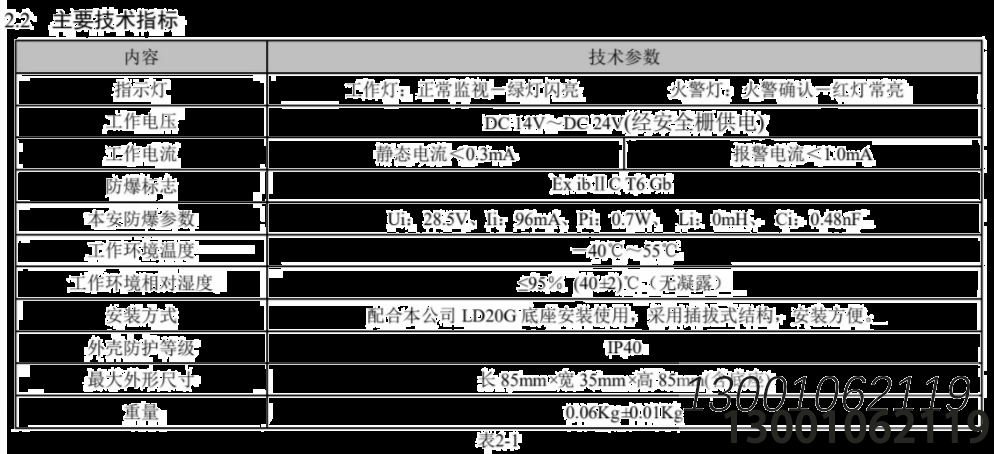

安装

1小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。

苦有问题应及时解决，方可进行安装。

.2安装条件及布线要求

4.2.1 安装工具:配套的编址器及配件一套，M4 螺钉2个，螺丝刀一把

4.2.2 安装步’贼偕镛芍晁皿萎绰:

大对外接线端子说明:TC1、TC2:探测二总线，无极性。

固定底座:将导线从LD20G底座背面进线孔穿入，用M4螺钉如图

4-1所示将其安装在86H50预埋言盒固定孔上。

接线:剪、剥导线后按图4-2(端子图)、

4-3(接线图)所示将各导线与相应端子正确连接电子编码方式:

1)使用手报底座将TC引出线后使用编址器红黑夹子线夹到引出线两端，进行编写地址

2使用编址器配件，可利用限位和手报上壳对齐后将探针与手报触点(TC)进行连接后，可以直接按压到手报上进行编写地址。

系统接线查验后，将编写相应地址号的手动火灾按钮与底座方向对正，扣在底座上，并按压使两部分扣紧合缝

安装要求:按照GB 3836.15-2000爆炸性气体环境用电气设备 第15部分 危险场所电气安装(煤矿除外)的有关规定进行。安全栅到按钮之间连接电电缆或导线允许的总的最大分布电容(Cc)为0.02uF，最大分布电感(Lc)为1mH。

4.2.4 布线要求:

1)二总线:宜选用截面积21.0mm的耐火双色双绞线或选用截面积21.0mm的耐火铜芯电缆耐压>250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

2)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。

4.2.5 注意事项:

1)绝对不允许将市电 220V 接入二总线，这样会将手动火灾报警按钮烧坏。

2)不允许随意更换影响防爆性能的元器件或结构。

3) 安全栅须取得防爆合格证，其安装须按其说明书要求进行.

4)警告:产品的塑料外壳有潜在静电电荷危险!
