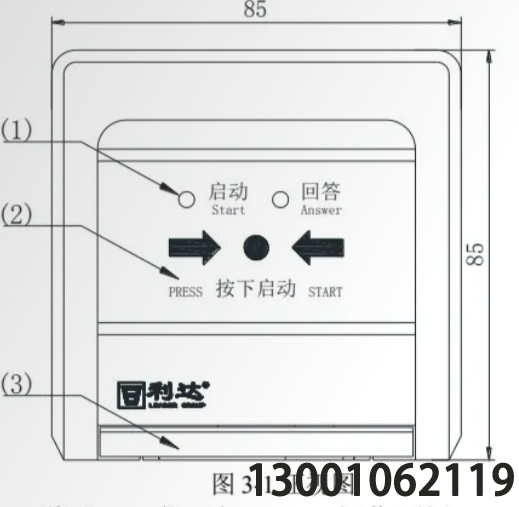

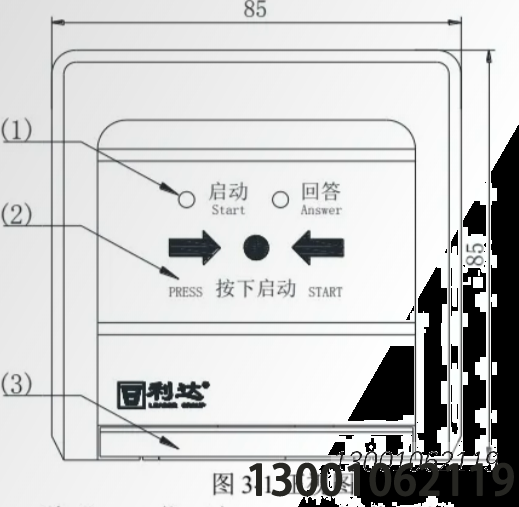

技术特性

功能简介2.1

二总线、无极性，采用专用嵌入式 MCU;

大采用电子编码方式，占用一个地址，编址范围(1~255);

启动零件可重复使用，报警复位通过专用钥匙完成

安装

4.1开及查

小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。

若有问题应及时解决，方可进行安装。

4.2安装条件及布线要求

4.2.1 安装工具:配套的编址器及配件一套，M4 螺钉 2个，螺丝刀一把。4.2.2 安装步骤:

对外接线端子说明:TC1TC2: 探测二总线，无极性。24V+: 联动电源输出。HD:联动电源 24V-

 固定底座:将导线从LD20G底座背面进线孔穿入，用M4螺钉如图

4-1所示将其安装在消火栓箱内开门测左上角。禁止安装在消火栓箱内下侧，不方便从底部进行专用钥匙复位。

接线:剪、剥导线后按图

4-2(端子图)所示将各导线与相应端子正确连接。电子编码方式:

1) 使用手报底座将TC引出线后使用编址器红黑夹子线夹到引出线两端，进行编写地址。

2) 使用编址器配件，可利用限位和消报上壳对齐后将探针与消报触点(TC)进行连接后，可以直接按压到消报上进行编写地址。

系统接线查验后，将编写相应地址号的消火栓按钮与底座方向对正，扣在底座上，并按压使两部分扣紧合缝。

消火栓按钮与火灾报警控制器及消防泵控制箱的连接有两种方式，分别是总线启泵方式(二线)、总线启泵方式(四线)。

总线启泵方式(二线):消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，点亮消火栓按钮上的绿色回答指示灯，接线方式如下图所示:

泵反馈地址设置:使用编址器命令 7(读)和命令9(写)可以读写泵反馈地址

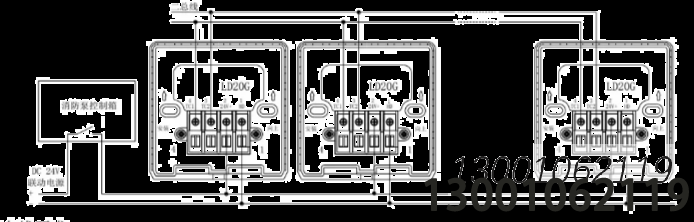

总线启泵方式(四线):消火栓按钮按下，即向控制器发出报警信号，消防泵启动后，通过消防泵控制箱DC 24V 点亮消火栓按钮上的绿色回答指示灯，接线方式如下图所示:

4.2.4布线要求:

1)二总线:宜选用截面积1.0mm的耐火双色双绞铜芯线或选用截面积1.0mm的耐火铜芯电缆耐压>250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽4.25 注意事项:绝对不允许将市电 220V 接入二总线，这样会将消火栓按钮烧坏。
