技术特性

2.1特性

二总线，无极性;

电源总线，有极性;

采用电子编码，占一个地址点(0~255):

消防广播音源异常时报故障;

外接线路短路、断路报故障:可用电子编码器设置所带音箱的数量，当数量不对时报故障。接收控制器启动/停止命令，切换背景/火警广播。

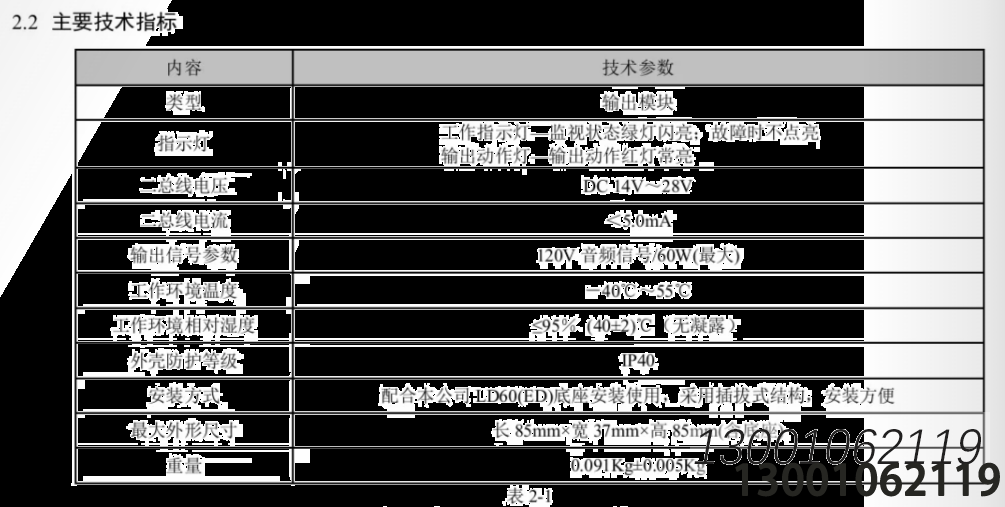

                  安装

4.1开

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致，终端电阻备件是否齐全。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1安装工具:配套的编址器一台，M4 螺钉 2个，螺丝刀一把。4.2.2 安装步骤

固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

接线:剪、剥导线后按图4-2(端子图)所示将各导线与相应端子正确连接。

电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“TC1、TC2”两端子相连接，不区分正负，编写相应的地址号和配接的喇叭数量(1-20)。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1) 二总线:宜选用截面积21.0m的耐火双色双绞芯线或选用截面积1.0mm的耐火铜芯电缆，耐压2250V，线路末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。2)广播音频线:宜用截面积不小于 1.0mm阻燃双色双绞软铜线(ZR-RVS2X1.0mm)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2X10mm)，耐压250V。

3) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽

4.2.4 注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
