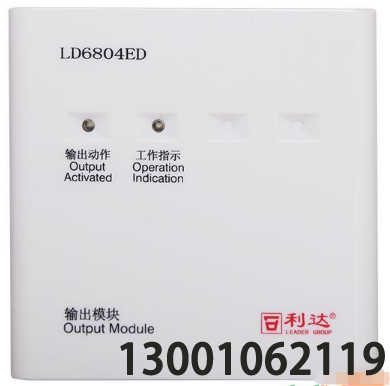

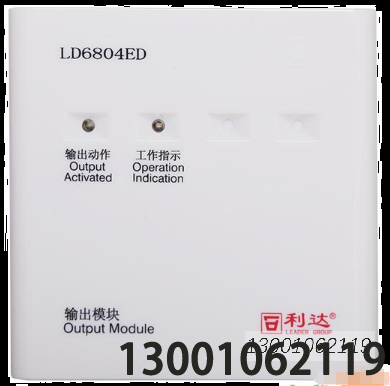

技术特性

特性2.1

二总线，无极性;

电源总线，有极性:

占一节点地址，采用电子编码方式编址(0~255):

具有工作指示灯和输出动作指示灯:

接收控制器启动/停止命令，切换输出:

外接线断路、短路时，模块返回故障信号:

任何一个消防音箱连接线短路、开路，模块返回故障信号

安装与调试

4.1开及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致，终端电阻备件是否齐全。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1安装工具:配套的编址器一台，M4 螺钉 2个，螺丝刀一把。

4.2.2 安装步骤

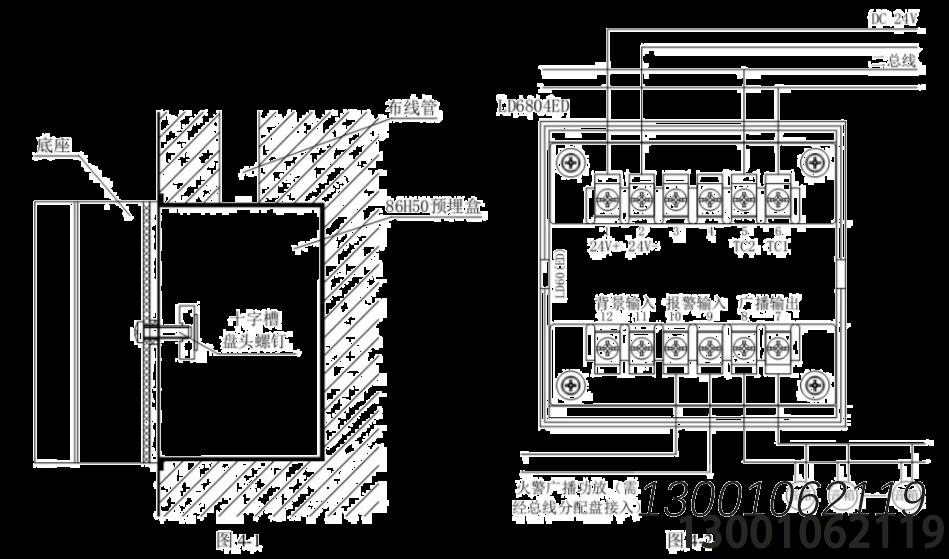

*固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

*接线:剪、剥导线后按图4-2(端子图)所示将各导线与相应端子正确连接

电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“TC1、TC2”两端子相连接，不太区分正负，编写相应的地址号。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1)二总线:宜选用截面积1.0mm的耐火双色双绞铜芯线或选用截面积>1.0mm’的耐火芯电缆，耐压>250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器 (不宜采用平行线)。

2)DC 24V 总线:宜选用截面积不小于 15 mm耐火双色双软线或选用截面积不小于 1.5 mm的耐火铜芯电缆，耐压>250V。24V 线总压降<3V，否则应考虑增大导线截面积。3)广播音频线:宜用截面积不小于 1.0mm阻燃双色双绞软铜线(ZR-RVS2x1.0mm)或选用截面积不小

于1.0mm’的阻燃铜芯电缆(ZR-KVV2x1.0mm)，耐压250V。4)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽4.2.4注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏

​
