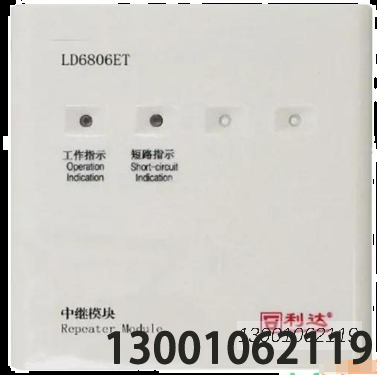

技术特性

​

特性2.1

二总线，无极性;

DC 24V 供电，有极性:

不占地址点:

扩增二总线负载能力，总线输出能力可达 750mA;

输出带短路和过载保护，可自动恢复;

可配接我公司在售的全系列火灾报警控制器，可配接所有二总线产品。

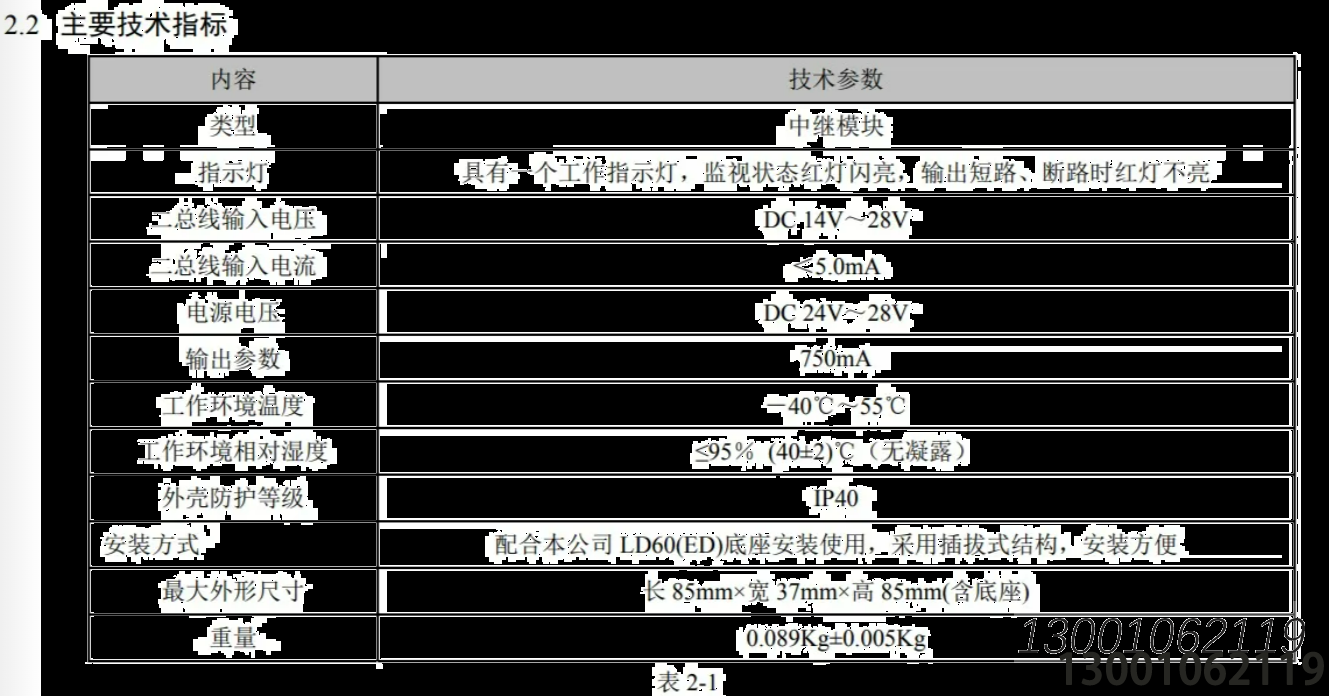

安装

4.1 开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2 安装与布线

4.2.1 安装工具:配套的编址器一台，M4 螺钉 2 个，螺丝刀一把。4.2.2 安装步骤

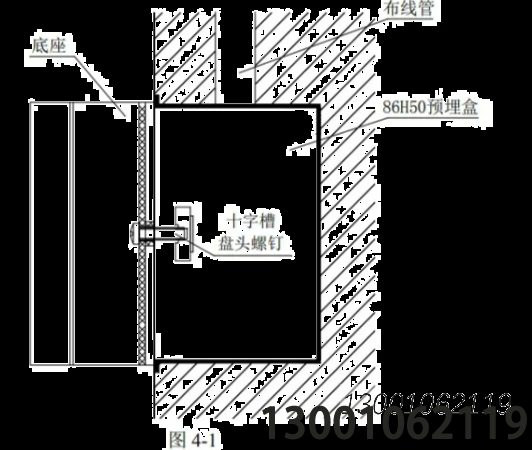

固定底座: 将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

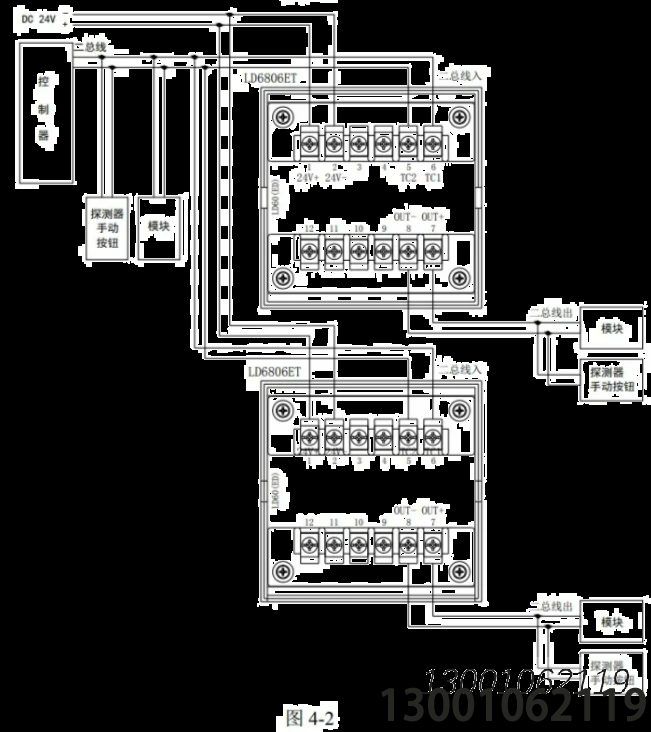

接线: 剪、剥导线后按图4-2(接线图) 所示将各导线与相应端子正确连接。

电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“TC+、TC-”两端子相连接，区女分正负，编写相应的地址号。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

二总线:宜选用截面积21.0mm的耐火双色双绞铜芯线或选用截面积21.0mm’的耐火铜芯电缆，耐压>250V，线路末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。2)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应口靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。4.2.4 注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
