技术特性

2.1主性能

 电源总线，有极性;

通讯接口:光纤输出:

 光纤接口:SC 接口;

 光缆要求:单模石英光缆:

光纤衰减:绝对值不大于 13dBm;

 通讯距离:最大通讯距离为 40Km;

可输出 1路 DC 24V/1.5A 电压信号(LD6811):

可输入一个联动设备动作后的反馈输入信号(LD6811):

 单色指示灯显示模块动作信息:

 输入线路断线、输出线路短路或断路时，模块返回故障信息。

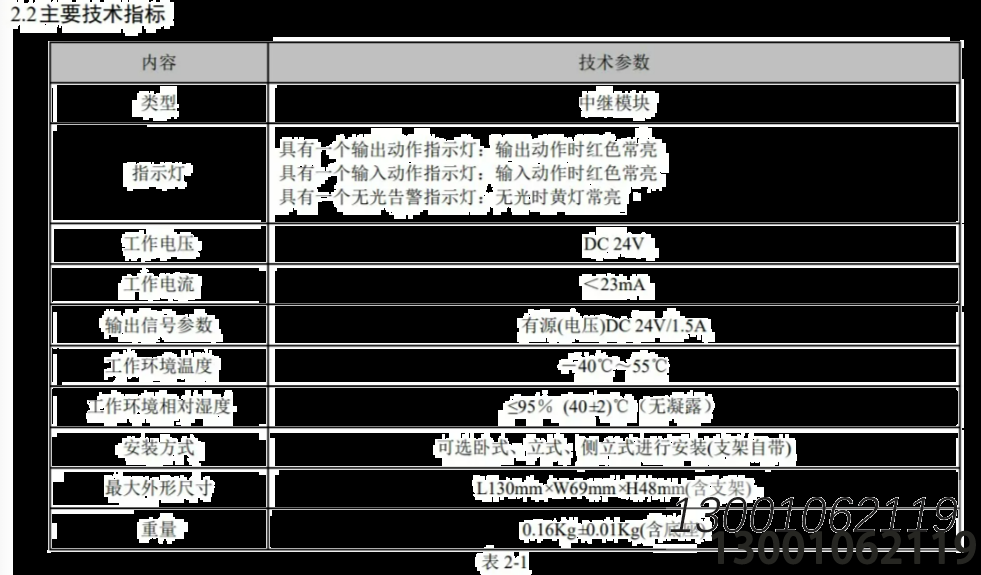

安装与调试

4.1开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1 安装工具: M4 螺钉 2 个，螺丝刀一把。

4.2.2 安装步骤

将模块安装在衬板上面，用M4螺钉将其安装在固定孔上，安装尺寸见图3-2。

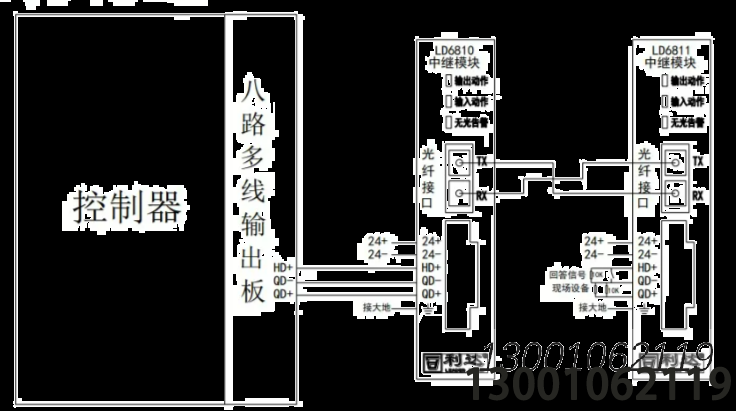

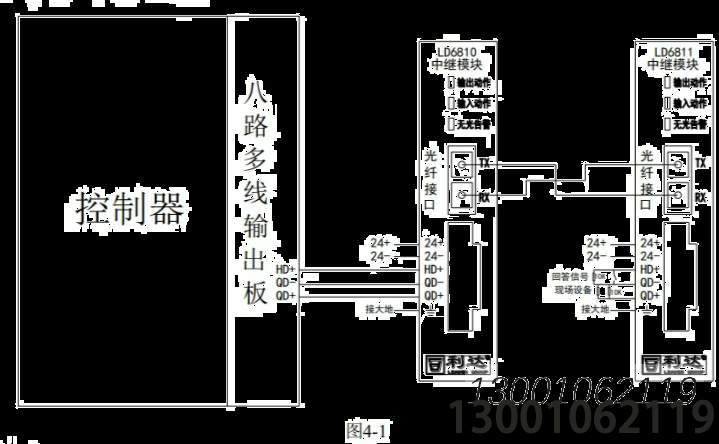

接线:剪、剥导线后按照接线图和端子图将DC 24V电源线、输入输出线、地线与相应端子正确连接，(具体接线如图4-1)

4.2.3 布线要求:1) 线路:宜选用截面积21.0mm’的耐火双色双绞铜芯线或选用截面积21.0mm”的耐火铜芯电缆，耐压>250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积。2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。4.2.4 注意事项:

1) 绝对不允许将市电 220V 或强电接入，这样会将模块烧坏。

2) LD6811 中继模块的输出和反馈端已接现场设备则不需要接终端电阻:在前期调试，并未接设备时则需要接终端电阻，否则模块会报故障。
