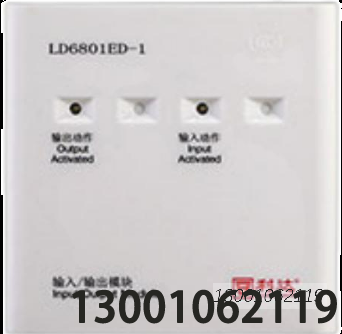

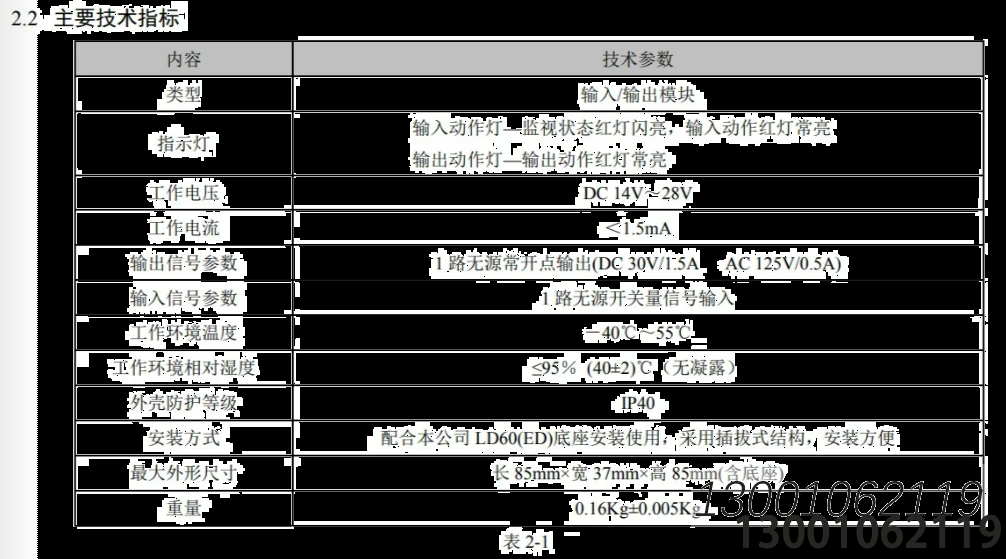

技术特性

2.1 特性

二总线，无极性;

采用电子编码，占一个地址点(0~255);

 可输出一路有源输出信号(可设置为电平输出或脉冲输出);

可输入一个联动设备动作后的反馈输入信号;

输入线路断线、输出线路短路或断路时，模块返回故障信息;

可配接我公司在售的全系列消防联动控制器。

安装

4.1开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2 安装与布线

4.2.1 安装工具:配套的编址器一台，M4 螺钉 2 个，螺丝刀一把。4.2.2 安装步骤

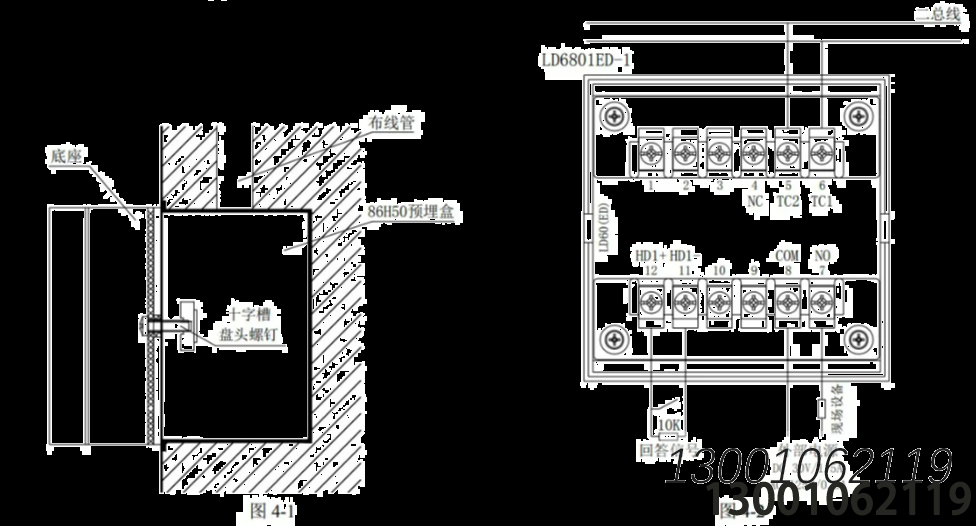

大固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

接线: 剪、剥导线后按照接线图和端子图将TC二总线与相应端子正确连接，并且模块输入线末端(远离模块端)并联1个10KQ的终端电阻，将无源输出接到现场设备上(具体接线参照图4-2接线图)。电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“TC1、TC2”两端子相连接，不区分正负，编写相应的地址号。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1) 二总线:宜选用截面积1.0mm’的耐火双色双绞铜芯线或选用截面积21.0mm’的耐火铜芯电缆，耐压250V。连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2.4 注意事项: 绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
