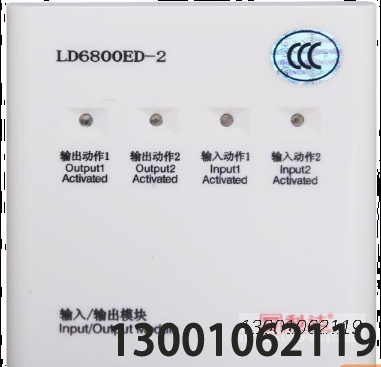

技术特性

2.1 特性

二总线，无极性;

采用电子编码，占两个连续地址点 (0~255):

电源总线，有极性;

可输出2路DC 24V/1A 电压信号:

模块输出方式可通过编址器设置为脉冲输出(时间为3 秒不可设)或电平输出，出厂默认设置为电平输出方

可输入 2 个联动设备动作后的反馈输入信号:

电源总线断电、输入线路断线、输出线路短路或断路时，模块返回故障信息。

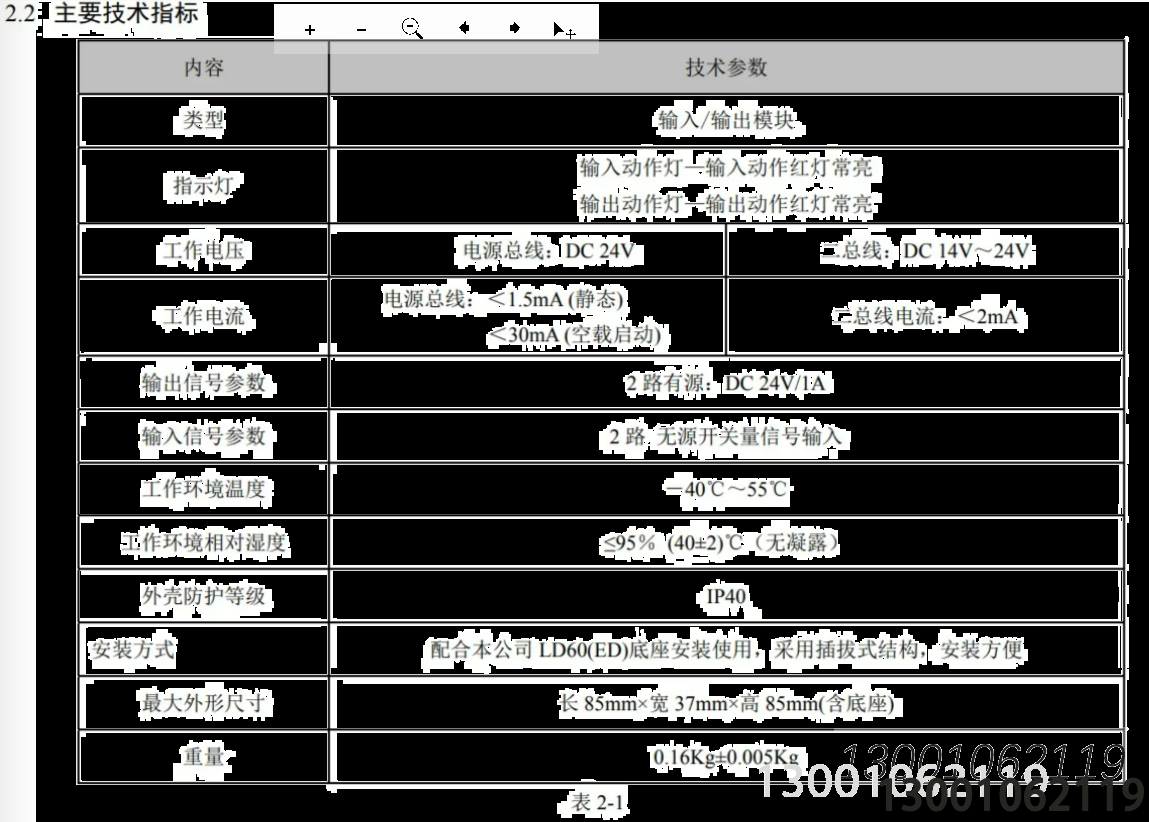

安装与调试

4.1开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1 安装工具:配套的编址器一台，M4 螺钉 2 个，螺丝刀一把。4.2.2 安装步骤

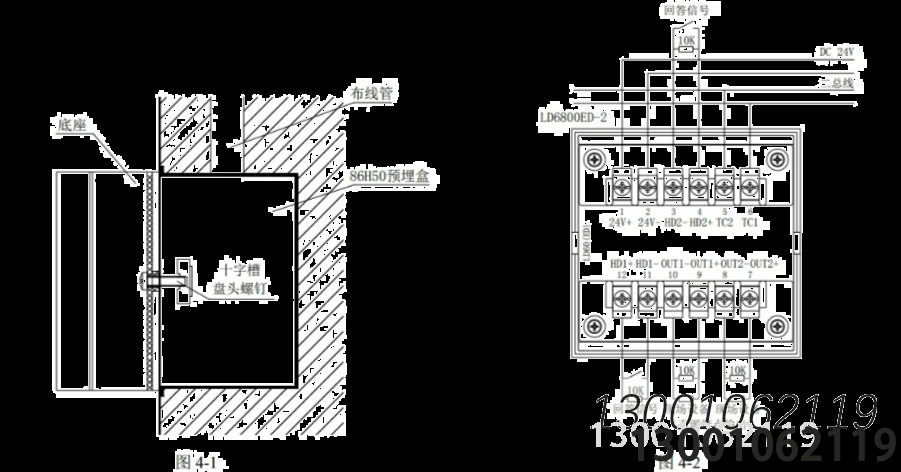

固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

接线:剪、剥导线后按照接线图和端子图将TC二总线、DC 24V电源线与相应端子正确连接，并且模块输入线、输出线末端 (远离模块端) 并联一个10KO的终端电阳 (县体接线参照图4-接线图).电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“TC1、TC2”两端子相连接，不区分正负，编写相应的地址号

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1) 二总线:宜选用截面积21.0mm的耐火双色双绞芯线或选用截面积21.0mm的耐火铜芯电缆，耐压>250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

2) 穿管要求: 应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2.4 注意事项:

绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏1

2如模块的输出和反馈端已接现场设备则不需要接终端电阻:在前期调试，并未接设备时则需要接终端电阻，否则模块会报故障。
