技术特性

特性2.1

二总线，无极性，不占地址点。

电源总线，有极性。

实现隔离的信号中继功能，输出能力达 750mA。

输出带短路和过载保护，可自动恢复。

安装

4.及

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1 安装工具:M4螺钉2 个，螺丝刀一把

4.2.2 安装步骤

大对外接线端子说明:

TC1、TC2:探测二总线，无极性。

OUT+、OUT-:TC电压输出。

24V+、24V-:24V电源，有极性。

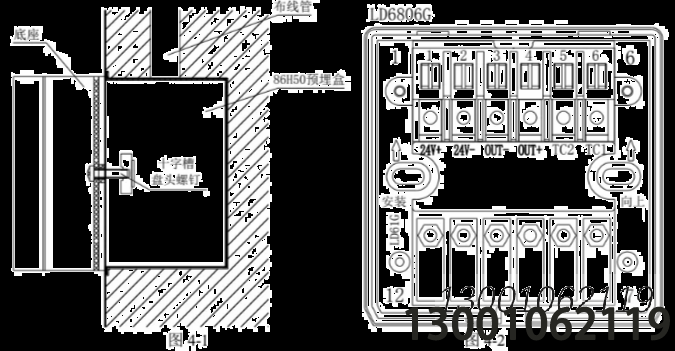

固定底座:将导线从LD61G底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

接线:剪、剥导线后按图4-2(端子图)、图4-3(接线图)所示将各导线与相应端子正确连接系统接线查验后，将模块插到底座里，并按压使两部分扣紧合缝。

4.2.3线

图 4-3

1)二总线:宜选用截面积>1.0mm’的耐火双色双绞铜芯线或选用截面积>1.0mm的耐火铜芯电缆，耐压≥250V。连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积,或加装总线中继器(不宜采用平行线)。

穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽2应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。4.2.4注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
