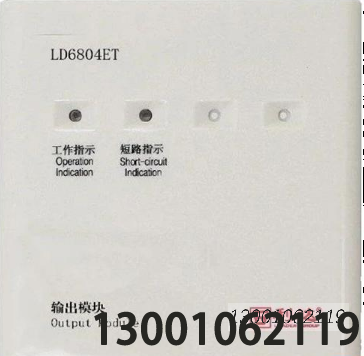

技术特性

2.1

二总线，无极性,无需外接 DC 24V 电源

采用电子编码，占一个地址点(1~255)

 接收控制器启动/停止命令，切换输出。

大外接线断路、短路时，模块返回故障信号。

任何一个消防音箱连接线短路、开路，模块返回故障信号.

安装

4.1开

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1 安装工具:配套的编址器及配件一套，M4 螺钉2个，螺丝刀一把

4.2.2安装步骤

大对外接线端子说明:

TC1、TC2:探测二总线，无极性

背景输入:背景广播音频输出。

报警输入:接收控制器启动/停止命令

广播输出:消防广播音频输出。

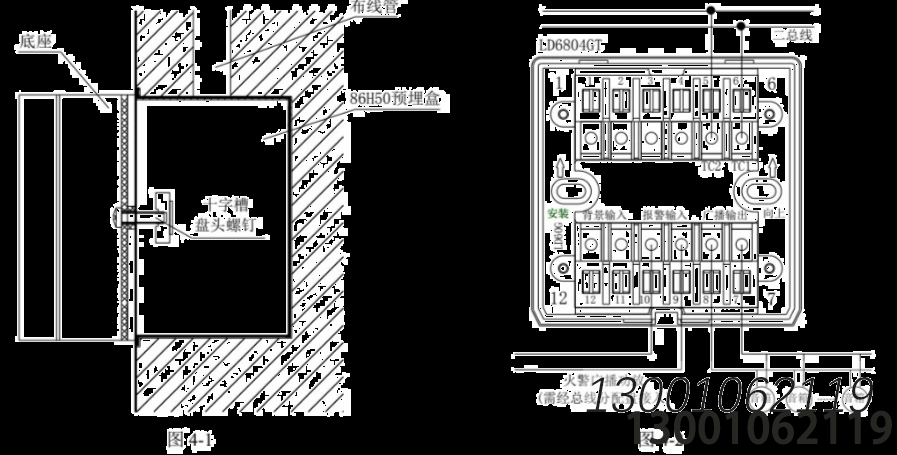

固定底座:将导线从LD60G底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3

* 接线:剪、剥导线后按图4-2(接线图)所示将各导线与相应端子正确连接。大电子编码方式:

1) 使用模块底座将TC线引出，将编址器红黑夹子线夹到引出线两端，进行编写地址。

2) 使用编址器配件，可利用限位将模块上壳与编址器配件对齐后将探针与模块触点进行接触后，可以直接按压到模块上进行编址。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝

4.2.3 布线要求

1)二总线:宜选用截面积1.0mm”的耐火双色双绞芯线或选用截面积21.0mm的耐火铜芯电缆耐压>250V，线路末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。

2)广播音频线:宜用截面积不小于 1.0mm阻燃双色双绞软线(ZR-RVS2X1.0mm)或选用截面积

不小于1.0mm的阻燃铜芯电缆(ZR-KVV2X1.0mm)，耐压250V。3)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。4.2.4 注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
