安装与调试

4.1开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决，方可进行安装。

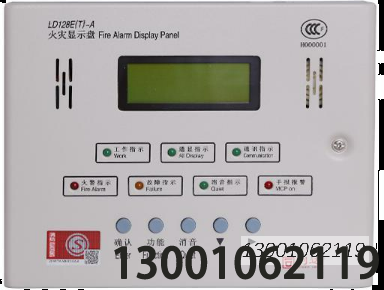

4.2火灾显示盘的安装

拆掉火灾显示盘侧面的螺钉，依据图 3-2 的安装尺寸定位安装。工程接线完成之后再还原拆掉的螺钉。

4.3布线要求

机内端子配线:所有引入线均剥开 1厘米，挂锡或用接线卡后接入端子。

二总线:易选用截面积不小于 1.0mm 阻燃双色双绞软铜线(ZR-RVS2*1.m)或选用截面积不小于 1.0mm阻燃铜芯电缆(ZR-KVV2*1.0mm)，耐压> 250V。连接导线的长度应以总电阻<502 为限，否则应考虑增大导线面积，或加装总线中继器。

DC24V 宜选用截面积>15平方毫米阻燃双色双绞软铜线(ZR-RVS2*1.0)或选用截面积不小于1.5mm阻燃铜芯电缆 (ZR-KVV2*1.0mm)，耐压250V。DC2V 总压降≤5V，否则应考虑增大导线截面积。

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
