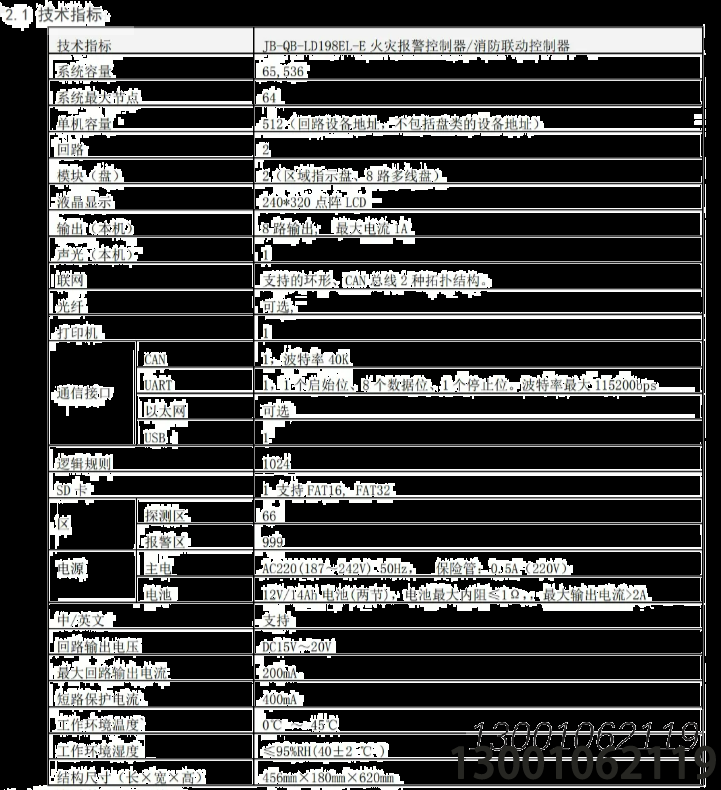

技术特性

       安装

3.1布线要求

机内端子配线:所有引入线均剥开 0.5 厘米，挂锡或用接线卡后接入端子联网通信线:宜选用截面积不小于 0.5mm 阻燃双色双绞软铜线 RVSP2*0.5。二总线通信线:宜选用截面积不小于 1.0mm阻燃双色双软铜线 (ZR-RVS2*1.0m )或选用截面积不小于 1.0mm 的阻燃铜芯电缆 (ZR-KVV2*1.0mm )，耐压>250V。连接导线的长度应以总电阻<502为限，否则应考虑增大导线截面积，或加装总线中继器

联网通信线、二总线:宜选用截面积不小于 1.0mm阻燃双色双绞软铜线 (ZR-RVS2*1.0mm)或选用截面积不小于 1.0m的阻燃铜芯电缆 (ZR-KVV21.0)，耐压250V。连接导线的长度应以总电阳<502 为限，否则应考虑增大导线截面积，或加装总线中继器。

电源线:宜选用截面积不小于 1.5 阻燃双色双纹软铜线 (ZR-RVS2*1.5m)或选用截面积不小于1.5 的阻燃铜芯电缆 (ZR-KVV2*1.5mm)，耐压250V。电源线总压降S3V，否则应考虑增大导线截面积(如果距离大于 800 米，优先选择 4 的燃电或限燃双双纹软铜线)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中。通讯时采用双芯屏蔽线接入串行接口。

电缆坚井(沟)内的布线要求:信号二总线在电缆坚井 (沟) 也应单独穿管或在金属线槽内敷设。要

求尽量远离动力、照明等强电及视频线，其平行间距应大于 500 毫米。接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。3.2 火灾报警控制器检查

3.2.1通电前检查

检查电池正负极是否接对。

3.2.2 开机检查

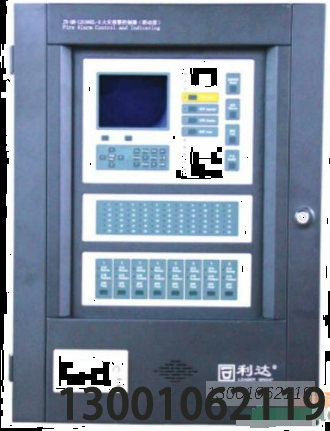

LD198EL-E 火灾报警控制器进入现场后，应接通控制器的电源。进行 LD198EL-E 火灾报警控制器功能检查，检查内容包括:

观察 LD198EL-E 火灾报警控制器的指示灯和液晶屏各段是否能全部点亮，扬声器是否能发出洪亮的嘀嘀声。

进入正常监视状态后，观察有无电源故障，操作 LD198EL-E 火灾报警控制器按键是否正常,以及配备的设备是否正常
