技术特性

2.1技术参数

2.1.1 电源:主电与备电自动切换

主电: AC 187V~242V/2A，50Hz

备电: DC 12V/14Ah(2 节)

备电保护电压:21V士0.5V

备电恢复电压:23V士0.5V

输入最大功率:200W

2.1.2 负载能力:

最大探测点: 1024(探测器、联动模块等混合编址)

回路电压:DC 15V-20V

回路电流:<200mA输出节点:7 组可编程继电器有源节点及 1路专用声光报警输出节点。各输出节点的电流<2A。1 组公共火警无源节点输出，1 组公共故障无源节点输出。

2.1.3 使用环境:

环境温度:0C~45C

相对湿度:<95%RH (40C+2C)

2.2主要性能

2.2.1 液晶显示

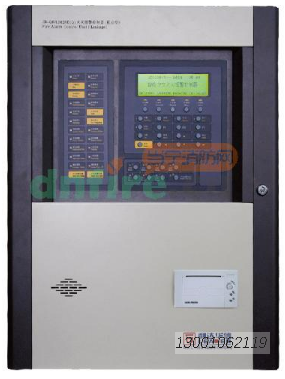

LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态,它的全中文及英文菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。中英文菜单可自如切换2.2.2 节点输出

自带 8路多线制联动控制有源输出盘，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。

另带 1 组公共火警无源节点及 1 组公共故障无源节点输出2.2.3 历史记录

系统具有黑匣子功能，可存储 1000 条火警历史记录、1000 条故障历史记录以及 1000条其他操作记录,用户可方便地在系统菜单中分别调出所存储的火警记录以及其它操作记录.这种方式先进、可靠、存储记录时间长。

2.2.4 中英文打印功能

系统配置串行中文打印机，并可根据用户需要，选择打印内容.2.2.5 接口

具备 CAN 总线接口:CAN 总线接口可以与其他设备进行通讯，以实现各种联网需要。

具备 PS/2 接口:可接标准键盘，方便工程人员操作。

通过选配我公司生产的通讯转换模块可具有 RS-232、RS-485 等其它接口。

23标准

电磁兼容、安全标准:符合 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动控制系统》的要求

                   安装

4.小心打开包装，勿损伤设备。检查机箱是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决，方可进行安装。4.2

机内端子配线:所有引入线均剥开 0.5 厘米，挂锡或用接线卡后接入端子。

信号二总线:

导线:铜导线截面积≥ 1.0 平方毫米，耐压≥ 250，双纹线

电线:铜线裁山积》 0.75 平方毫米，耐压》 250V。

回路导线总电阻<500，否则应考虑增大导线截面积.或加装总线中继器

直流 24V 联动电源线:导线截面积> 1.5 ，压 250V 使用双色双纹线以区分 DC 24V 和地线。且国路导线总压S3V。否则应考虑增大导线被面积· 穿管要求:信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

CAN 通讯线采用双芯屏蔽线，总的最大通讯距离为 6.5 公里

·电维坚井《沟) 内的布线要求，信号二总线在电缆坚井 《沟) 也应单独穿管或在全属线槽内敷设。要求尽量远离动力、照明等强电及视顿线，其平行间距应大于 500a。

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止知路和海电。

接地:控制器内的接地处要有效接消防地。

4.3控制检

控制器进入现场后，先检查交流输入接线是否正确、牢固。用万用表测交流  线、FG线、L 线之间及直流“+”、“_”极连接是否正常。线路正常后，先接通交流电，测得输入电压正确后，打开电源开关，观察液品显示器和各指示灯是否正常，如发现异常情况及时关闭交流输入开关，并查找原因，待故障解除后方可继续开机。

开机后,进行控制器功能检查，检查内容包括:

(1) 检查控制器的指示灯和液品屏是否正常，扬声器是否能发出洪亮的声音。

(2) 进入正常监视状态后，检查有无电源故障，操作控制器按键是否正常，以及配备

的设备是否正常。

4.4 接线

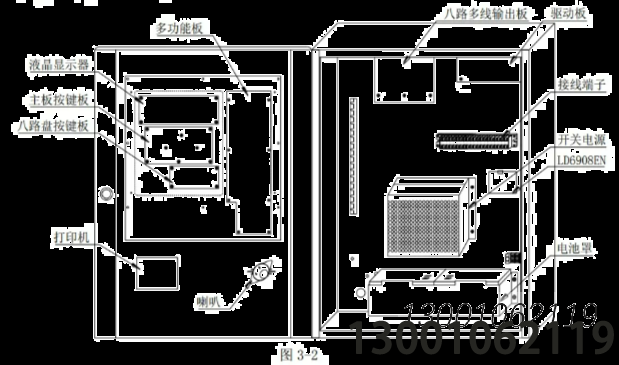

控制器检查完毕后，如各项测试均符合要求，请参照本说明书中“结构特征”的有关说明将外部设备与控制器进行正确的连接，布线要求必须符合本说明书中“布线要求”
