技术特性

2.1技术参数

工作电压:DC 24V/1A

工作电流:<500mA

温度:0C~55C

相对湿度: ≤95%H (40C2C)

通讯接口: CAN 输入、光纤输出

光纤接口:SC 接口

光缆要求:单模石英光缆

光纤衰减:绝对值不大于 13dBm

通讯距离:光纤衰减达标情况下，相邻的两个 LD6933A，最大通讯距离为 40Km

拓扑结构:光纤总线联网，光纤环形联网

最大联网数量:在总点数不超的情况下，最大支持 255 台 E/EN 系列控制器联网

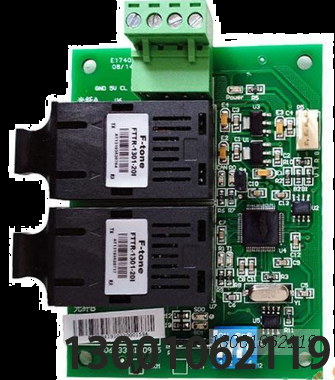

第三章结构特性与工作原理

3.1 工作原理

本产品由嵌入式 MCU 单片机，一路 CAN 总线和两路光纤控制电路组成。实现火灾报警控制器之间组成环形拓扑结构，将 CAN 总线输入数据转换成光纤传输，增强 CAN 总线通讯稳定性和传输距离，完成 CAN 总线数据在环形网络上的正确传输。

3.2 外形及安装尺寸

如图 3-1 所示:(单位 mm)

安装与调试

4.1布线要求

4.1.1 CAN 总线

宜选用截面积不小于 2.0mn的阻燃双色双纹芯线或裁面积不小于 2.0m的阻燃双色双纹铜芯线，连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积(不宜采用平行线)。

4.1.2 穿管要求

应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。4.2布线方式及要求

4.2.1环形联网连接方式

光纤环形联网卡采用环形首尾相连的组网方式。如图 4-1 所示:

总线连接方式

采用总线的网络连接方式使用方式如下图。如图 4-2 所示:

调试说明

4.3.1 光纤线不能打死弯，弯曲程度不能小于 120”，推荐环形打弯。4.3.2 如果无光警告第 1路(L4)、第 2 路(L5)被点亮，说明光有断开或者衰减过大的地方，注意检查光纤连线是否有问题。详情查看前文发光二极管说明。

4.3.3 如果 CAN 灯长时间未闪烁，请检查与报警主机连接的 CAN 线是否接反，或者接触不良，或者终端电阻值不合适，推荐调整到 60 欧姆。
