技术特性

2.1 技术参数

工作电压:DC 24V

工作电流:<300mA

工作环境温度: 0C~55C

工作环境相对湿度: <95%RH (40C2C)通讯: CAN 输入、光纤输出光纤接口: SC 接口

安装与调试

4.1布线要求

4.1.1 CAN 总线

宜选用截面积不小于 2.0m的阻燃双色双纹铜芯线或截面积不小于 2.m”的阻燃双色双绞屏蔽铜芯线，推荐使用 2.5m 的阻燃双色双纹铜芯线,连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积(不宜采用平行线)。

4.1.2 穿管要求

应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。4.2布线方式及要求

4.2.1 星型联网连接方式

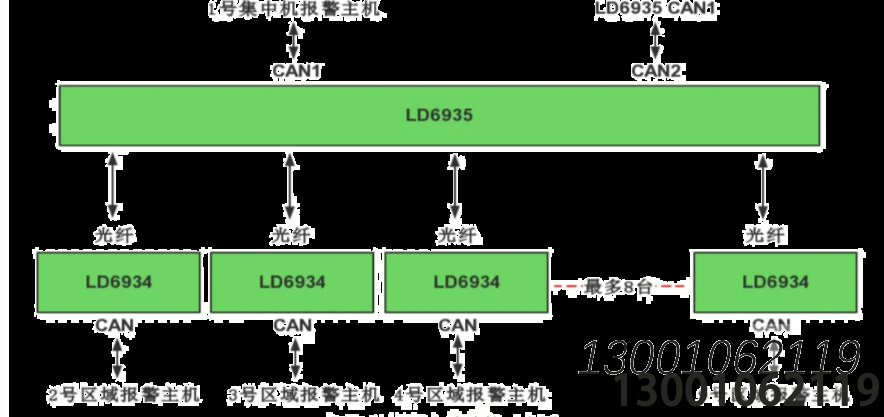

光纤星型联网卡需和LD6935 星型集线器配合使用,组成星型的组网方式，如图 4-1 所示:

4.2.2 CAN 总线中继方式

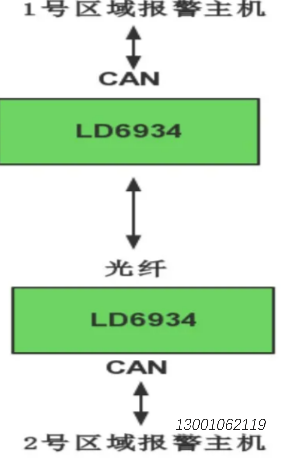

可以使用两个 LD6934 完成 CAN 总线的中继功能,如图 4-2 所示:

4.2.3 如果 CAN 总线长度超过 1000 米时，应增加 LD6934 中继，提高带载能力。

4.2.4 CAN 总线应该使用双绞线或双绞屏蔽线作为传输线，不能使用 2 芯平行线作为传输线。

4.3 调试说明

4.3.1 光纤线不能打死弯，弯曲程度不能小于 120”，推荐环形打弯。

4.3.2如果 L2 被点，说明光纤线有断开或者连反的地方，注意检查光纤连线是否有问题。详情查看前文发光二极管说明。

4.3.3 如果 L3 灯长时间未闪烁，请检查与报警主机连接的 CAN 线是否接反，或者接触不良。
