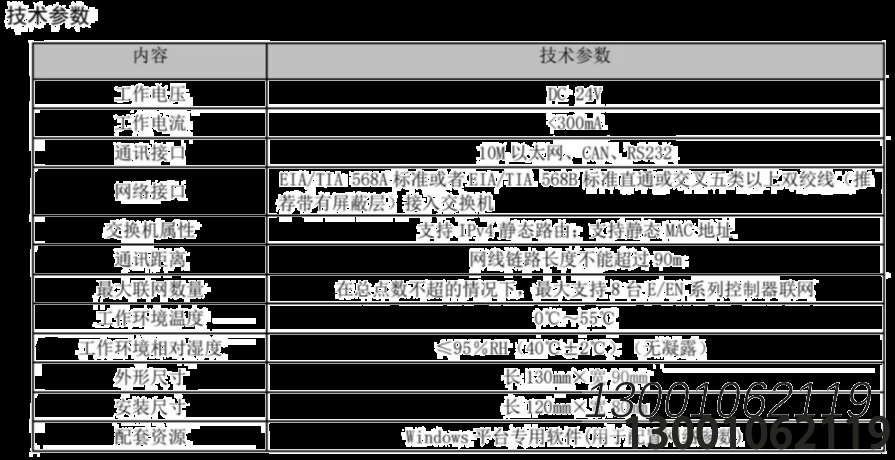

安装与调试

4.1布线要求

4.1.1通讯线穿管要求(1)应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中

(2)远离强电线缆(要在 30cm-50cm 外)

(3)不能与强电线缆同穿一根管

(4)长距离线管尽量用整管

(5)线管要和散热设备相距 40cm 及以上

(6)线缆不要转死角

4.2布线方式

4.2.1总线连接方式

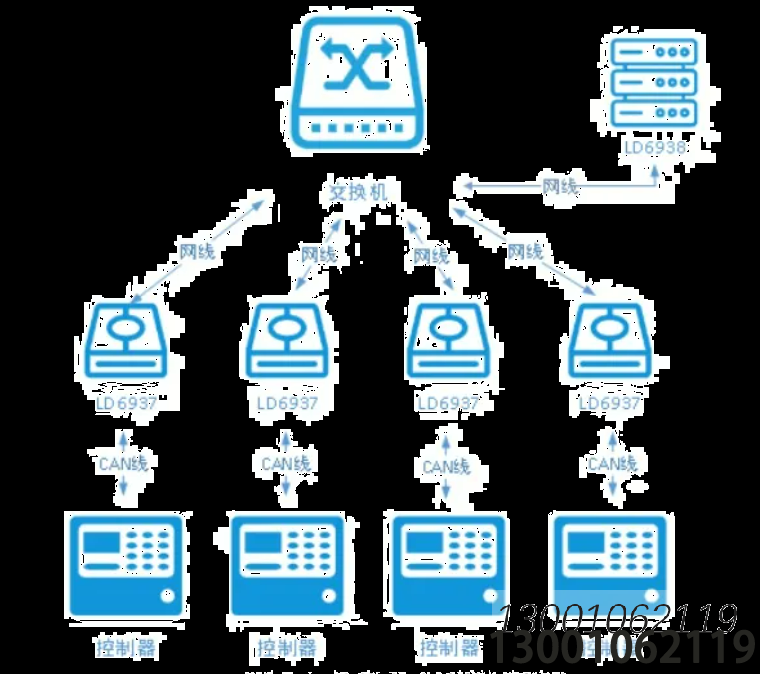

采用总线的网络连接方式使用方式如下图。如图4-1 所示:

4.3 调试说明

4.3.1功能调试

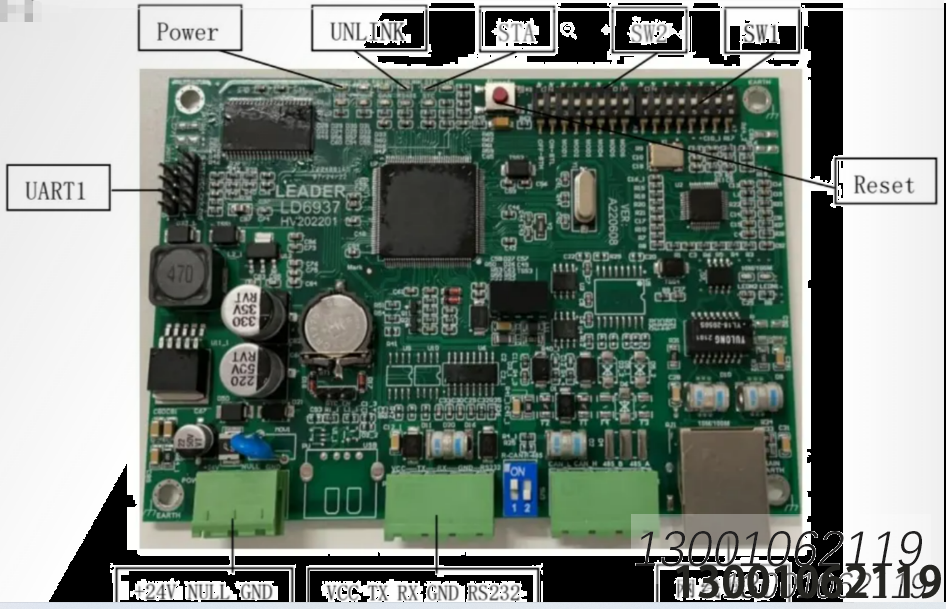

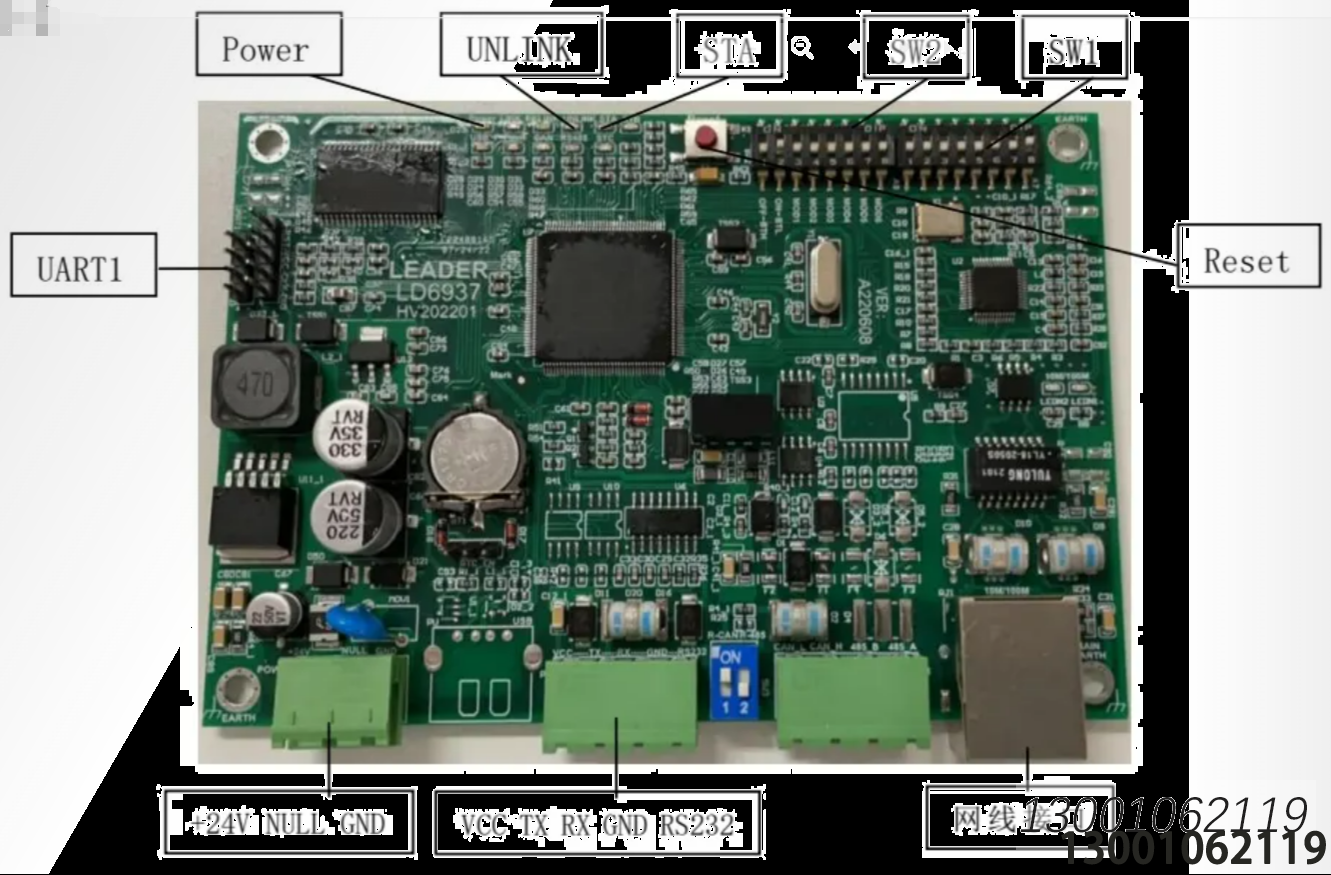

(1)检查 STA 是否闪亮，如果闪亮系统已经启动。

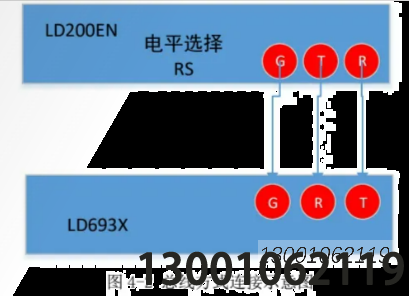

(2)在控制器集中机上观察节点状态，查看区域机是否正常上线，控制器集中机能否网络复位，消音所有分机。在网络中任一区域机上模拟火警，观察控制器集中机能否正确显示。4.3.2网络信息配置硬件操作:使用LD200EN的RS232接口连接 LD6938的RS232连

软件操作:

(1)打开 LD693X 配置调试软件:

(2)串口设置:点击检测串口，选择连接 LD200EN 的串口号，更改波特率为 15200，数据位 8、校验位0停止位 1，打开串口。
