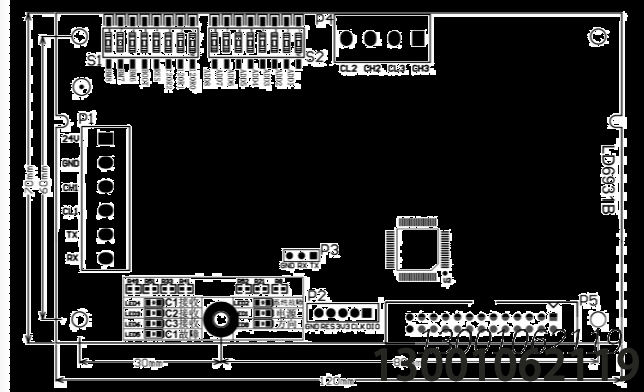

技术特性

工作电压:DC 24V

工作电流:<200mA

工作温度: 0C~55C相对湿度:≤95%RH (40C2C)(无凝露)通讯接口:CAN 总线输入、CAN 环型或总线输出通讯距离: 相邻的 LD6931B 的通讯距离为 5Km。(布线或电磁干扰可能会缩短通讯距离。)最大联网数量:最大支持 255 台控制器联网。

 安装与调试

4.1 布线方式及要求

4.1.1 环型联网述接方式

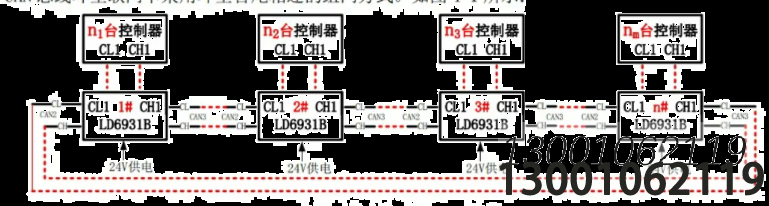

CAN 总线环型联网卡采用环型首尾相连的组网方式。如图 4-1 所示:

、

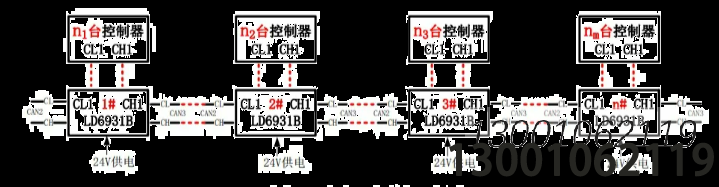

医 4-1 环型方式连接示意图

说明:

LD6931B 的 CAN1 和控制器相连，从 CAN3 开始和相的 CAN2 首尾相连形成环型，虚线处的电阻值须为60贝 左右

LD6931B 的地址不允许重复旧协议，环型联网要求:

最少 2 台控制器联网，最多 64 台控制器联网。

n~n都必须为 1，且n~n的累加和最大伯为 64.

1 个 LD6931B 只能与 1 台控制器相连，且网络中的控制器地址不允许重复

新协议，环型联网要求:》 n~n大于 0，最少2 台控制器联网，且n~.的累加和大值为 255，即最多为 255 台控制器联网> 1 个 LD6931B 能与多台控制器相连，且网络中的控制墨地址允许重复4.1.2 总线连接方式

采用总线的网络连接方式使用方式如下图。如图4-2 所示:

医4-2 总投方式连接示意图

说明:

LD6931B 的地址不允许重复。

LD6931B 的 CAN1 和控制器相连，1#的 CAN2 和的 CAN3 必须空不接，虚线处的电阻值须为 600 左右n~n大于0，最少2台控制器联网，且n~n,的累加和最大值为 255，即最多为 255 台控制塞联网4.2 调试说明

4.2.1 CAN 总线连接铠彼产驶葫驻挨艾挨蝇雷划付稗闷菲膏爱短拌产邦袄狄扁范邓臂梆彪啊怨良好、稳定可第、不应皮接、短接。

调试说明

4.2.1 CAN 总线连接正确并接触良好、稳定可靠、不应虚接、短接。

​4.2.2为了信号的稳定和更远距离的传输，应确认该产品的接地孔和大地可靠连接:距离较远或现场电磁干扰较大，宜采用屏蔽双绞线，可降低干扰对该产品的影响。4.2.3 如果 C1 故障指示灯常亮，请检查与报警主机连接的 CAN1 是否接反或接触不良:终端电阻未匹配正确,应调整到 60 欧姆。
