安装与调试

4.1布线求

4.11 CAN 总线

宜选用截面积不小于 2.0mm的阻燃双色双纹铜芯线或截面积不小于 .m”的阻燃双色双屏蔽铜芯线连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积(不宜采用平行线)。4.1.2通讯线穿管要求

(1)应单独穿入金属管、经阻燃处理的硬质塑料管或闭式线槽中，严禁与其他系统传输线路穿入同一管

中

(2)远强电线缆(要在 30cm-50cm 外)

(3)不能与强电线同穿一根管

4)长距高线管尽量用整管

(5)线管要和散热设备相距 40cm 及以上

6)线不要转死角

4阡瘁荤尺哄谗班暗笨绊孵傍苍挨蒂布线方式

4.2.1总线连接方式

通过 TTL 串口与工业设备相连，将设备的相关信息通过无线透明传输给中心服务器，然后接收中心服务器的相关反馈。

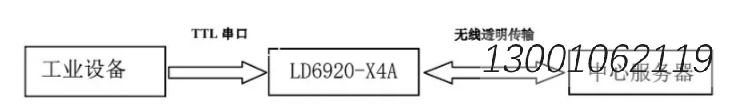

图 4-I 连接示意图

4.3 调试说明

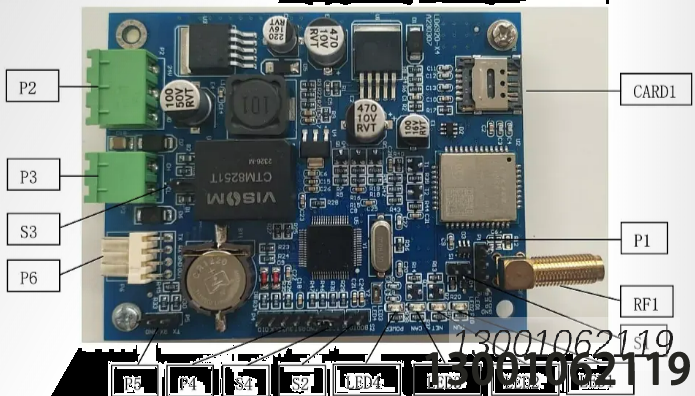

4.3.1 LD6920-X4A 通过 P6 与工业设备连接

4.3.2将天线接口处螺丝拧紧。

4.3.3 注意观察现场手机信号强度，安装控制器时尽量找信号强度较强的位置安装调试4.3.4 LD6920-X4A 正常工作情况下连接到中心服务器，注意此时 S1、S2、S4 不可短接4.4LD6920-X4A设置工具

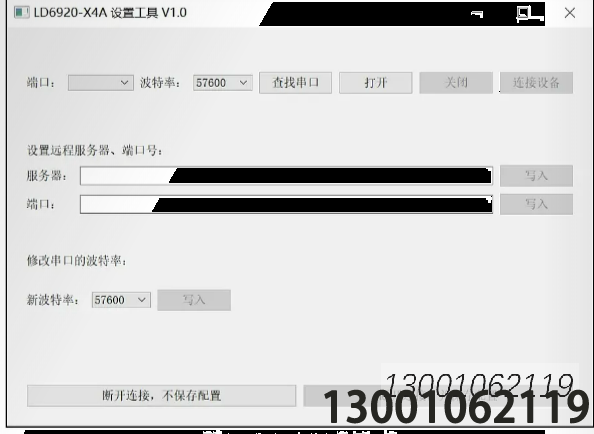

LD6920-X4A 使用前需要提前设置好 TCP 服务器的目的地址、端口号和串口波特率，使用如图 4-1 所示软件配置

准备一个USB转 TTL串口模块，将 TTL 串口线连接到通讯板卡 P6 的 RX,TX,GND 三个引脚，注意 TX、RX交叉，USB 连接计算机,通讯板卡上电后进行如下操作:

1.建立连接:点击“查找串口”-》下拉选择相应端口，波特率设置为 57600(出厂默认值)一>点击“打开”，打开串口，点击“连接设备”，如变灰说明连接成功。

2.设置远程服务器、端口号:在“设置远程服务器、端口号”中，正确填写服务器或端口号后，点击写入，注意是否提示成功。

3，修改串口的波特率:在“新波特率”中选择所对接工业设备的波特率，点击写入，注意是否写入成

4.点击“断开连接，并保存配置”，再次上电后配置生效
