技术特性

工作电压:DC 24V

工作电流:<200mA

工作温度:0C~55C工作环境相对湿度:≤95%RH (40C2C)(无凝露)通讯接口:CAN 总线输入、CAN 总线输出。拓扑结构:总线联网或环型联网。通讯距离:相邻的LD6931C 的通讯距离为5Km。(布线或电磁干扰可能会缩短通讯距离。)最大联网数量:在总点数不超的情况下，最大支持 255 台控制器联网。

安装与调试

41布线方式及要求

4.1.1环型联网连接方式

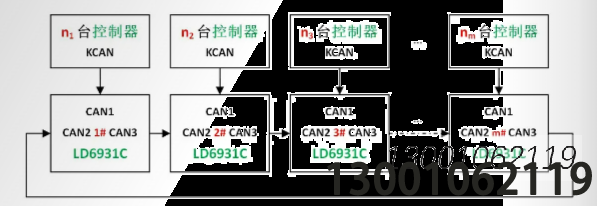

CAN 总线环型联网卡采用环型首尾相连的组网方式。如图 4-1 所示:

说明:

LD693IC 的CAN1和控制器相连，从CAN3 开始和相邻的CAN2 首尾相连形成环型，终端电阻值须为600左右。1个LD6931C 能与多台控制器相连，n~n,的累加和最大值为 255，即最多为 255 台控制器联网。网络中有且仅有一块LD6931C 的 BM8 位需要置于 N(环节点模式)剩余D6931C 的 BMS 位都需要置于0F(普通模式)，建议将工作在环节点模式的 LD6931C 置在集中机上。4.12总线连接方式

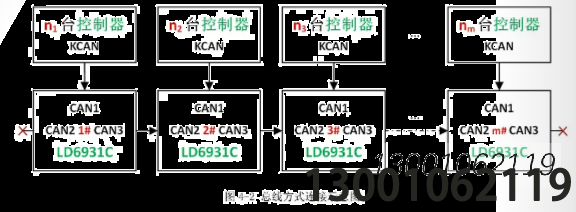

采用总线的网络连接方式使用方式如下图。如图4-2 所示

:

LD6931C 的 CAN1 和控制器相连，1#的 CAN2 和的 CAN3 必须悬空不接，终电阻值须为 60 左右。

1个 LD6931C 能与多台控制器相连，n:~n,的累加和最大值为 255，即最多为 255 台控制器联网。

》所有 LD693C 的 BM8 位都置于 OFF(普通模式)。

4.2调试说明4.2.1CAN 总线的应为 CL 接 CL,CH 接CH应接触良好、稳定可、不应接、短接。4.2.2该产品有良好的 EMC 性能，为了信号的稳定和更远距离的传输，应确认该产品的接地孔和大地可连接距离较远或现场电磁干扰较大，宜采用屏敲双绞线，可降低干扰对该产品的影响。4.2.3 如果 C1 故障指示灯长亮，请检查与报警主机连接的 CAN1 是否接反、接触不良、终端中阳未匹配，应语整到60欧姆。

上电

确认拨码无误且连线正确后，给该产品供电，电源可取自控制器或外置24V 电源。54功试

在集中机上观察节点状态，查看区域机是否正常上线，集中机能否网络复位，消音所有分机。在网络中任区域机上模拟火警，观察集中机能否正确显示。
