技术特性

2.1术指标

工作电压: DC 14V~24V

工作电流:<12mA

工作环境温度:-10C~55C

工作环境相对湿度:≤95%RH

安装方式:壁挂式

外形尺寸:长 98mmX 宽 37mmX高 130mm

22特征

二总线，无极性;

现场紧急启动和停止;

从现场转换气体灭火控制器的控制器模式;

带有延时指示和气体喷洒指示灯;

与JB-OB-LD5507EN 控制器配接，连接到控制器的启停按钮总线(实际也是二总线):地址可编码，范围为 0~4;

对外接线只有一对并联的二总线端子，一进一出，方便总线式连接。

安装与调试

4.1安装说明

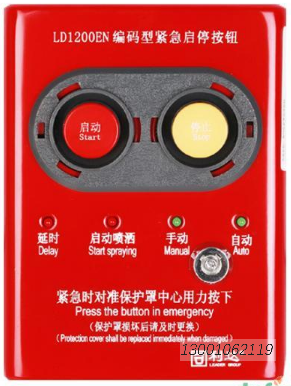

1.打开 LD1200EN 的盖子，小心拔下盖子与底座的电路板之间的连接线

2.通过螺钉将 LD1200EN 的底座固定到墙上。

3.将JB-QB-LD5507EN 上的启停按钮总线连接到 LD1200EN 的接线端子上。

4.将大地线连接固定到 LD1200EN 的上盖的接地螺丝上。

5.将盖子盖到底座上，同时插好盖子与底座之间的连接线

6.固定好盖子与底座之间的固定螺钉。

7.安装完毕。

4.2调试说明

1.使JB-QB-LD5507EN 处于自动允许状态，将LD1200EN 上的手自动锁打到自动位置，JB-QB-LD5507EN 就处于自动状态，再将 LD1200EN 上的手自动锁打到手动位置，JB-QB-LD5507EN 就处于手动状态。2.按下 LD1200EN 上的紧急启动按键，LD1200EN 的启动键灯点亮，JB-QB-LD5507EN 上的启动指示灯、延时指示灯和现场急启灯点亮，并开始延时，LD1200EN 上的延时灯点亮，按下 LD1200EN 上的紧急停止按键，LD1200EN 的停止键灯点亮，JB-QB-LD5507EN 上的现场急启灯熄灭，现场急停灯点亮，同时JB-QB-LD5507EN 停止延时，LD1200EN 延时灯熄灭

第 1，2 两步调试合格者 LD1200EN 就能正常工作，弹开 LD1200EN 的启动和停止按键，复位JB-QB-LD5507EN，将 LD1200EN 的按键保护装到启动和停止按键上。调试完毕。4.

第五章使用及操作

5.1启动/停止设备(谨慎操作)

需要现场紧急启动设备时，需要用手对准启动按钮保护罩中心用力按下，此时 LD1200EN 的启动键指1.

示灯和延时灯点亮，JB-QB-LD5507EN 就执行急启功能。

2.在JB-QB-LD5507EN 延时没有结束时，如果要停止延时，要用手对准停止按钮保护罩中心用力按下.

此时 LD1200EN停止按键灯点亮，JB-QB-LD5507EN 就执行急停功能，LD1200EN 延时灯熄灭。

5.2复位

第二次按 LD1200EN 的启动或停止按键使键弹出即可使 LD1200N 复位，弹出后相应按键灯会熄灭，在LD1200EN 当前的火警事故处理完毕，下次正式使用之前，必须先对 LD1200EN 复位并更换新的保护置
