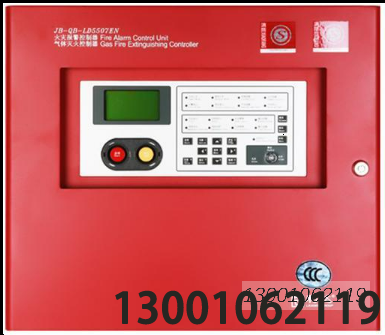

技术特性

2.1 特性

2.1.1 电源采用AC 220V;

2.1.2 可通过二总线(一回路) 带 60 个探头(或模块或编码声光报警器)，带一路无编码声光(带故障检测，电流小于 120mA) :

2.1.3 包含一个公共火警，一个公共故障继电器 (无故障检测)，24V 输出(共 300 A，可供编码声光报警器或模块使用，如电流超过需要外接现场联动电源)，CAN 输出(可与LD28EQ,LD128EII 连接)，一路(最5个)编码型现场紧急启停按钮，一路钢瓶控制输出(连续 2A 最大，瞬间可 2.5A)，一个回答端子，一个气体

释放灯 24V 输出 (200 mA 最大) ，一个断电用继电器常开点输出(24V/1A) :2.1.4 整机最大输入功耗 120W，电池使用两节 12V/7AH 电池，正常监控状态下可使用不小于 8 小时:2.1.5 控制器使用 128*64 点阵液品，中文显示(无中文房间号)，可编简单逻辑 64条(包括逻辑与，逻辑或，连续M中任意N个) :

2.1.6 LED 灯显示关键状态。按键操作分两级密码，可存储报警，报故，动作(操作)各 1000 条记录2.1.7 最多可接 5 个编码型现场紧急启停按钮(型号 LD1200EN) 。

2.1.8 打印功能，配置串行中文微型打印机，并可根据用户需要，选择打印的内容，打印纸纸卷直径<30mm.

2.2 主要技术指标

安装与调试

4.1 开箱及检查

小心打开包装，勿损伤设备。检查机箱是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决，方可进行安装

4.2 控制器的安装

安装尺寸参见图 3-2。

4.3 布线要求现场布线应依据 GB 50116《火灾自动报警系统设计规范》、GB 50057《建筑物防设计规范》、GB/T 50311《建筑与建筑群综合布线系统工程设计规范》等国家强制标准的最新版要求，针对通信、化工石油等工程时除依据上述规范外还必须执行相应的国家或行业规范标准要求。

机内端子配线:所有引入线均剥开 cm，挂锡或用接线卡后接入端子。

机箱应妥善接地。

二总线:宜选用截面积不小于 1.0mn”阻燃双色双绞软钢线(ZRRVS2X1.0mm)或选用截面积不小于 1.0m”的阻燃铜芯电缆(ZR-KVV2X1.mm)，耐压250V。连接导线的长度应以总电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器。《不宜采用平行线)

DC24V 电源总线:宜选用截面积不小于 1.5 阻燃双色双绞软铜线(ZR-RVS2X1.5m)或选用截面积不小于 1.5m’的阻燃铜芯电缆 (ZR-KVV2X1,5mm)，耐压≥250V。当线长大于 500 米，宜选用截面积不小于 4mm“的阻燃铜芯电缆 ZR-KVS2X4mm。电源线总压降S3V 时，应增大导线截面积。

穿管要求:当采用明敷设时，火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其它系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽，从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。金属软管也应就近可靠接地。

CAN 通讯线采用两芯屏蔽亏川草迸驳缆或一对双纹线，单芯线径≥1.0 mm

电缆竖井(沟)内的布线要求:火灾自动报警系统用的电缆竖，宜与电力、照明用的低压配电线路电缆竖并分别设置。如受条件眼制必须合用时，两种电缆应分别布置在竖井的两侧，两侧电缆的间距应该至少 70-。信号二总线在电缆竖 (沟)也应单独穿管或在金属线槽内敷设，要求尽量远离动力.照明等强电及视频线。

直拉线:宜选用截面积不小于 1.5的阻燃铜芯电缆(ZR-KVV2X1.5m)，耐压250V。线路压降不应大于 3V，否则应增大导线的线径。

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

4.4 控制器检查

控制器进入现场后，应接通控制器的电源，进行控制器功能检查，检查内容包括:

观察控制器的指示灯和液晶屏是否正常，扬声器是否能发山洪亮的声音。

》 进入正常监视状态后，观察有无电源故障，操作控制器按键是否正常，以及配备的设备是否正常

4.5 接线

控制器检查完毕后，如各项测试均符合要求，请参照木说明书中“第三章 结构特性”的有关说明将外部设备与控制器进行正确的连接，布线要求必须符合本说明书中“布线要求”

4.6 开机

检查交流输入接线是否正确、牢固。用万用表测交流N线、FG 线、L线之问及直流“+”、“一”极连接是否正常。线路正常后，先接通交流电，测得输入电压正确后，打开电源开关，观察波品显示器和各指示灯是否正常，如发现异常情况及时关闭交流输入开关，并查找原因，待故障解除后方可继续开机。

4.7 调试

当接线完成后，经过仔细检查无误便可以进行开机调试，调试可以参照以下步骤:(1) 打开电源，控制器进入自动设置巡检状态，完毕后进入正常监视状态。

(2)确认所配接的探测器处于洁净的环境中，然后进行调试，具体操作方法如下并参考“第五章 使用及操作”

4.8设置

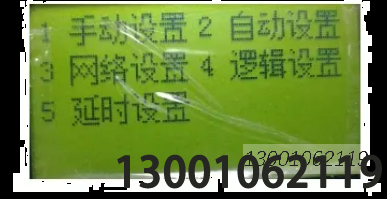

打开电源，按菜单键，输入密码《3333) 后，进入系统设置主菜单。菜单显示如下:
