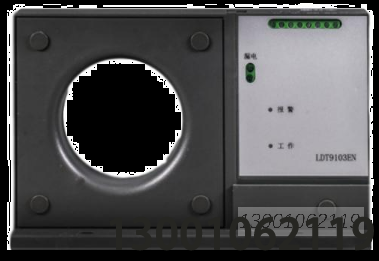

技术特性

2.1 特性

采用二总线通讯方式,无极性

采用电子编码方式,可以通过编址器读/写探测器地址,详见编址器操作说明。

温度检测通道具有短路、断路的故障检测功能。

检测通道数可通过编址器进行设置。

具有剩余电流和测温两种信号的监测功能，可配接剩余电流互感器和温度传

感器

具有一组无源常开节点。

内置 MCU 微处理器，工作可靠，抗干扰能力强

2.2主要技术指标

 安装与调试

4.1

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.21

编写地址:P 为写入，C 为读入:

2) 通道数编写:3 为写入，4 为读入; 在编址器上选择 3，输入 30xy，这里 x表示该探测器开通漏电通道数，X=0，l: y 表示开通温度通道 0，1。x 和 y 不能同时为 0，如同时为 0 则探测器默认 x-l，y-1。如输入 3011，表示开通 1路漏电通道 1 路温度通道;如编写探测器地址为 21，则 21 为漏电通道，22 为开通的温度通道。

3) 漏电网值编写: F 为写入，H 为读入，在编址器上对探测器编写漏电闵值后该探测器所有漏电阅值均为该漏电阔值。(注:在控制器上设置漏电网值是更改对应地址通道的漏电闻值，只更改一个地址通道的漏电闯值，其他地址通道的漏电阀值不变:用编址器设置漏电阔值是一次性改写该探测器所有漏电通道的漏电阙值。 在编址器上选择 F，输入 Fxyz，这里 x-0，1: y，Z-0，1，2，3，4，5，6,7，8，9;建议 2-0: x1 时，y和z 只能为 0:漏电阔值的个位始终为 0。漏电间值为xyz*10mA.如输入 F060，再按确认，2 秒内 F060 不变。表示湘电网值为 600mA.如输入 F062，再按确认，2 秒内 F062 不变。表示漏电网值为 620mA。如输入 F100，再按确认，2 秒内 F100 不变。表示漏电网值为 1000mA.具体操作详见编址器使用说明书。

4.2.2安装方式:导轨安装。

4.2.3

1) 安装 35mm 标准导轨,根据现场情况将导轨固定在配电箱底板或配电柜横/立梁上

2) 将装好固定卡的探测器固定到装好的 35mm 标准导轨上。

3) 按照图 3-3 端子说明进行接线。

4.2.4布线要求

导线: 探测器各路通讯线宜选用截面积≥1.mm”的双色双绞铜芯线穿金属管或阻燃管敷设，也可采用控制电缆，如 KVV-2X0.75mm;连接导线的长度应以总导线电阻<50Q 为限，否则应增人导线的线径，或加装总线中继器。

4.3调试方法及注意事项

运行调试前使用万用表确认二总线电压正常，如发现短路等异常现象查找原因后再连接产品，在调试好的电气火灾监控设备上开通对应探测器的节点地址，然后运行电气火灾监控设备。若该探测器正常巡检工作灯闪亮，且在探测器和控制器上未显示此探测器地址通道故障或火警，则此探测器运行正常.4.4安装、调试后的收试验项目、方法和判据

验收项目:探测器是否报故障，是否误报警，是否能控制无源常开节点输

出。

探测器安装后，应依据控制器的调试程序检验探测器的工作情况，探测器应不误报警、不误报故障、不出现无源节点控制输出误动作。

验收试验，用专用工具使剩余电流互感器和温度传感器出现报警状态，探测器的报警指示灯常亮，控制器接收到此探测器地址的报警信息，判定为此探测器漏电或温度报警正常;通过电气火灾监控设备启动无源节点控制输出;复位控制器，使探测器报警指示清除，恢复到正常监测状态 (工作指示灯闪亮，报警指示灯熄灭);至此，判定此探测器可以正常工作。
