技术特性

2.1主要性能

采用 ARM 嵌入式系统，安全可靠

采用 800*480 的七寸 TFT 液晶屏，RGB 接口，带触摸功能，发光二极管指示系统关键状态信息，可方便快捷地查询系统报警信息及系统工作状态

单机容量: 1~4 回路， 128~512 个地址点。

节点输出:系统提供 2 组无源节点。

《通讯功能:与电压信号传感器、电压/电流信号传感器采用二总线通讯，传输距离远，通讯稳定。对外通讯提供一组 485 接口和一组 CAN 总线接口

实时值显示功能:可以显示出当前信号传感器的电压、电流值。

配有微型中文打印机，能够在线即时打印，具有打印内容选择功能。0

具有回路短路保护、电源短路保护功能。

具有不同级别的操作权限，使用安全可靠

具有大容量存储功能，存储 1000 条记录

 采用 AC 220V 电源作为系统主电，并有备用电池作为系统备用电源。

2.2 主要技术指标:

 安装与调试

4.1安装与布线要求

4.1.1 安装要求

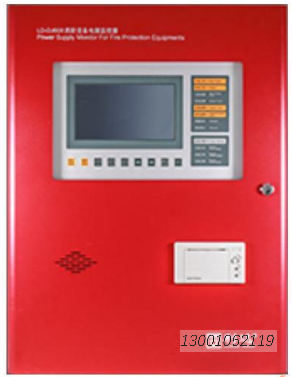

 LD-DJ608 消防设备电源监控器应设置在消防控制室内，壁挂安装，安装应牢固不可倾斜。

 设备面盘前的操作距离，单列布置时不应小于 1.5m，双列布置时不应小于 2m。

《 与建筑其它弱电系统合用的消防控制室内，消防设备应集中设置，并应与其它设备间有明显间隔。4.1.2 布线要求

机内端子配线:布线及连接应整齐，线缆不宜交叉，并应固定牢靠:所有引入线均剥开 1cm，挂锡或用接线卡后接入端子; 电烙芯线和导线，应留有不小于 100mm 的余量。二总线:宜选用截面积>1.0mn” 的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻<50  为限,否则应考虑增大导线的截面积，或加装总线中继器 (不宜采用平行线)。

 DC 24V 电源总线:宜选用截面积≥2.5m’的耐火 BV 铜芯电线电缆。电源线总压降<3V，否则应考虑增大导线截面积。

通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径≥1.5mm，最大线长不超过 1500m。

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

穿管要求:信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

电缆竖井(沟)内的布线要求:信号二总线在电缆坚井(沟)也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于 500 毫米。

接地:机壳保护接地线宜用截面积>4mm”的铜导线，接地电阻应小于 42。

 调试

4.21

I

在安装以前应首先对现场设备进行如下检查

1) 收到监控器后，首先根据装箱单内容核对控制设备的配置与该工程配置是否相符。2) 然后检查监控器的外包装是否有明显损坏的迹象，如果没有，打开包装箱，根据装箱单内容对箱内的物品进行检查，主要检查内容包括:安装使用说明书、监控器钥匙、保险管、打印纸、电池短接线等。3) 核对无误后，再对监控器外观进行必要的检查，检查控制器外观是否有损坏的地方，检查打印机仓门是否卡紧，检查电路板及接线端子的螺钉螺母是否有松动现象，检查各部件之间的连接插头插座是否有松动现象。

4.2.2开查

4.2.2.1 确认已经断开监控器对外的所有连线

4.2.2.2 用万用表测量交流 220W 的输入电压是否正常(187V~242V 之间)接通 220W 电源，接通备用电池(注意极性，避免短路)。

4.2.2.3 将主、备电接通，完成开机操作。检查开机后的过程，内容包括:

1) 监控器自检过程中液品屏、指示灯显示是否正常，打印机是否正常打印，喇叭是否能发出洪亮的连线

警报声音。

2) 点击触摸屏上的按钮，查看触澳屏的触控功能是否正常。

4.2.3

检查导线选型情况:(1)总线、通讯线是否采用双绞线:(2) 线径是否符合要求:(3) 导线连接是否可，线头是否采取锡焊处理或采用冷压端子。

检查线路穿管情况，是否采取穿管数设，是否存在强、朝电线路共管情况。

检查强电干扰情况，查看总线、24 线、通讯线等是否距强电设备或强电线路太近;是否存在与强电线路

近距离平行走的情况;是否存在强电干扰因素。检查交流电源及接线情况，用万用表测量交流电压是否在规定的范围内(AC187V~AC242V),交流电源 L,N.E 线是否接错，地线是否可靠，用万用表测量~E、L~入 交流电压应为 220V 左右，N一E 交流电压应接近为0V，机壳一E .交流电压应接近为 OV。

检查总线线间电阻，用万用表测量 TC+ 、TC-之间电阻是否在 30K 以上，如果太小，应进行检查，可能的原因有:(1) 导线施终不好:(2) 个别部件有问题。

检查线路绝终情况，用万用表检查系统线路的对地绝缘电阻，应大于 20M，若绝缘电阻太小，应进行检查，可能的原因有:《1》 导线在数设时，绝缘层破损:《2》导线接头未保护好，

检查线路串线、短路情况，用万用表检查总线、24V 线、通讯线等外部接线，线间应无交流、直流电压:线与大地之间应无交流、直流电压:检查线间应无互相短路情况

检查系统接地情况，用万用表测量控制器机箱接地靖与酒防控制室的专用接地体之间的电阻应不大于 4欧姆，应保证控制器可靠接地，

检查配接设备安装情况，是否符合有关标准要求。

4.24接线和设置

监控主机及外部设各检查完毕后，如各项测试均符合屡求，请参照第六章的有关说明，将外部设备与主机进行正确的连接。每一步连接后，都应再次进行测试并将结果填写到调试表格中。

UD-FJY-421-02 55
