技术特性

2.1 特性

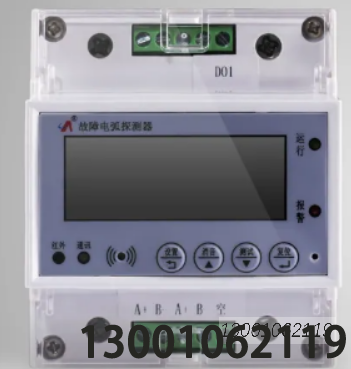

LDT9210/DH 故障电弧探测器能够检测线路中符合标准要求的并联故障电弧，发出现场光报警，并将检测结果通知给电气火灾监控设备。本产品能够检测线路中符合标准要求的串联故障电弧，发出现场光报警，并将检测结果通知给上位机。本产品可以通过 TC 二总线方式与电气火灾监控设备进行实时的通讯，将电路中故障电弧状态上传。

22主要功能

消音/测试:故障电弧探测器具有试验消音、测试功能，可以消除探测器的报警声音，当探测器检测到故障电弧后，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。当探测器处于无报警状态下，按下测试按键可测试探测器能否正常报警，确认探测器功能正常，按下复位按键将装置切换至正常工作状态。

复位:故障电弧探测器具有复位测试功能，如果探测器出现故障或者出现电弧报警后，可以通过按复位按钮来对故障电弧探测器进行复位操作，来消除故障或者恢复正常检测状态。报警上传:故障电弧探测器具有信号上传功能，可以与上端电弧中继模块进行通讯，将线路状态上传探测器可以通过 TC 二总线与电气火灾监控设备进行通讯，可以将正常信号和报警信号上传，并可通过电气火灾监控设备对下端故障电弧探测器进行报警复位，实现智能统一控制管理。通讯指示:故障电弧探测器拥有通讯指示功能，当探测器与上端监控设备保持正常通讯连接时，通讯指示灯将持续闪烁。当没有连接电气火灾监控设备时，通讯灯保持熄灭状态。

22主要技术指标

安装与调试

4.1开

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。

若有问题应及时解决，方可进行安装。

4.2安装与布线

4.21安作

故障电弧探测器为导轨式安装在柜体内。故障电弧探测器为串联接入电路中，由探测器上端接输入端,

接市电 AC220V:下端输出，接下端负载电路:火线 L 接在面向故障电弧探测器的左侧。当探测器出现故障或发生故障电弧报警后，可以通过触摸复位按钮使其复位，排除自身故障或消除报警状态，使探测器恢复正常检测状态。

4.22接线说明

按照图 3-2 端子说明进行接线

4.3调试方法

故障电驱探测器按照上述接线方法装入线路中，使用编址器编写相应地址，然后在中气火灾监控主机警记注该探测器地址，能够在监控主机查看到探测器的工作状态，对应面板运行灯会保持常亮，说明热解粒子探测器检测功能正常。
