技术特性

2.1能

具有输出短路/输出过载自动保护功能。

 具有自动应急切换功能，有事故发生时，系统能自动进入应急状态。

 具有充电线路短路保护功能。

具有自检功能，每月/年自动对系统进行功能测试。

 具有市电监测功能，市电断电后可自动控制系统转入应急状态。

 具有蓝牙调试功能，可通过蓝牙和手机连接设置集中电源各项参数方便调试

22主要技术指标

2.2.1额定输出250W、500W 集中电源:

安装与接线

4.1安装说明

4.1.1 安装方式:

产品出厂默认均为壁挂式安装，采用 M8 的膨胀螺丝在墙上壁挂安装。533A、533B 还可以选配为落地

式安装或支架式安装。注:IP65 的集中电源壁挂安装后，应对壁挂孔进行防水封堵处理。4.1.2 落地式安装(仅支持 533A/533B):底座如图4-1 所示。采用此方式安装时，先将底座使用4个M8的膨胀螺丝固定到地面上，再将集中电源使用 4个M8 螺栓固定到底座上即可完成落地安装，落地底座需单独选配;

4.1.3 支架式壁挂安装(仅支持 533A/533B):因 533A/533B 产品较重，如果担心默认的壁挂安装方式不牢靠可以采用此安装方式，支架如图 4-2 所示，采用此方式安装时，先将三角支架使用使用 M8 的膨胀螺丝固定在墙体上，然后将集中电源使用 4 个 M8 螺栓固定在支架上，最后用 M8 的膨胀螺丝通过机箱自身的挂孔进行壁挂安装(IP65 的集中电源壁挂安装后，应对壁挂孔进行防水封堵处理)，即可完成支架式安装，支架需单独选配。

100

160

4-M8夺秤牵炕惧啊茱倚暹俚椽摞濮K缢附抉鞋

022

4.1.4 出线方式

图 4-2《底座)

下出线方式:将 4 个敲落孔落，注意强电线路应和总线通讯线路由不同的敲落孔进线4.1.5 安装环境

1) 应安装于通风良好的地方，严禁在密闭环境中使用:

2)远离火源热源和电磁源:

3)避免于有机溶剂等有害物质接触:

4) 保证适宜的环境温度和相对湿度

4.1.6 铅酸电池安装说明

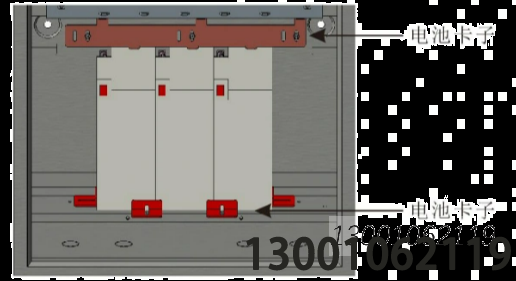

额定输出 250W 集中电源:俗酸电池的安装如下图 4-3 所示，3 节电池贴紧安装，每节电池正极接线柱朝外，负极接线柱朝内，使用电池卡子安装固定。
