技术特性

2.1功能

1、全中文操作界面，3 时液晶屏显示各种信息，指示灯指示关键状态:2、具有 1个 CAN，1个 RS485 通讯接口;

3、支持一键自动编码功能;

4、具有一路有源输入接口，两路无源输出接口，可联动现场设备:

5、具有市电监测功能:

6、具有通讯断线应急功能。

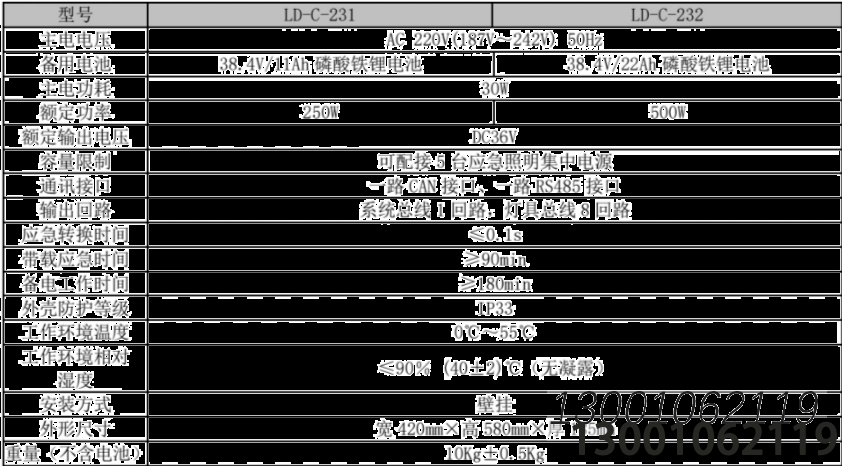

2.2主要技术指标

、安装与接线

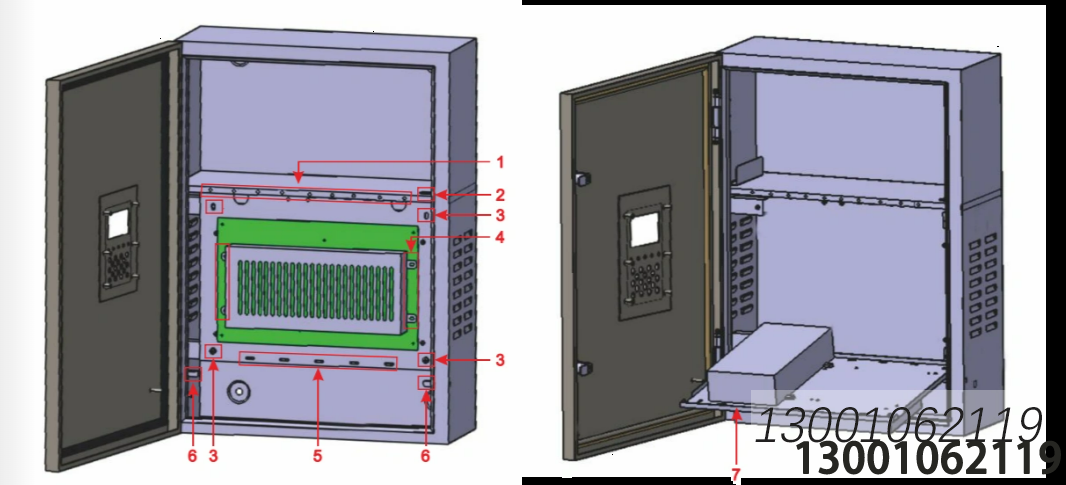

4.1 安装说明

1、安装方式:采用 M8 的膨账螺在墙上挂安装:

2、出线方式，下出线，将 4 个落孔敲落，注意强电线路应和总找通讯线路由不同的能落孔进线3、安装环境:

a、应安装于通风良好的地方，严禁在密闭环境中使用:

b、运离火源热源和电碰源:

c、避免于有机溶剂等有去物质接触

d、保证适宜的环境温度和相对混度

4、鲤电池安装说明

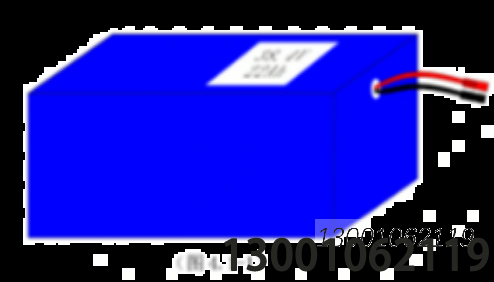

如图 4.1-1 所示，鲤电池出厂时会贴有标签，标签为“38,4V 22Ah”“38.4V 11A”或其他信息，此时鲤电池的标签面内部含有便电池管理电路板，所以便电池在安装时，贴标签面应朝上成朝侧边。(严禁将便电池的标签面朝下放置或挤压便电治的标签面)

按照以上要求将鲤电池安装好后，便电池的两根出线《红、黑线) 与主板引至电池仓的线《红、黑线)按照“红接红”、“黑接黑”的方式将对插瑞子正确对插连接。(严禁将红品线反接)

、机内墙子配线:所有引入线均剥开 cm，挂锡或用接线卡后接入端子:2、CAN 通讯接口至集中电源之间须手拉手形式接线。区分极性:

3、须将埋电池所带的端子和主板电池出线端子进行对插连接:

4、编码 1 回路(4 接线回路) 或编码 2 路(58 接线回路)单个编码路内灯具地址不得重复:

5、单编码国路(1~4 接线回路或 5~8 接线回路)灯具支持 1240 地址编码，单个集中电源不超过 480 点6、布线要求，

a、应急照明控制器与集中电源之间采用 CANbus 总线通讯。通讯距离为 1000 米，CANbus 总线建议采用 NH-RVSP-2X1.5m型线线:

b、应急照明控制器部分输入线为强电线 (AC220V)，要求接线人员必须持电工证，做好绝缘防护措施，在确认电源处于断电状态的情况下进行操作。线续裁面积不小于 2.5m”:

c、集中电源至消防灯具之间的通讯总线建议采用 NH-RVS-2X2.5(双线)远距离或大功率时建议使用 4ee 双纹线，总线需单独穿管(线槽)数设，管口连接处须做密封防水处理，灯具回路二总线无

极性;d、地面上设置的标志灯的总线应选择耐商蚀橡胶线缆，单独布管，使用绝缘防水胶带缠绕接头:e、整个系统中，为保证各个设备的稳定运行，设备的输入/输出线、各节点间的 CANbus 总线，都需分管敷设，不能与其他通讯线同管数设。
