技术特性

2.1产品特性

超小尺寸设计，整机尺寸385*100*295mm 便于安装

采用 7寸电容式触摸屏，显示效果出众，界面整洁易用，交互体验友好:支持与火灾报警控制器通讯，根据火灾情况自动生成疏散逃生路径:

支持重码识别，自动编址功能。

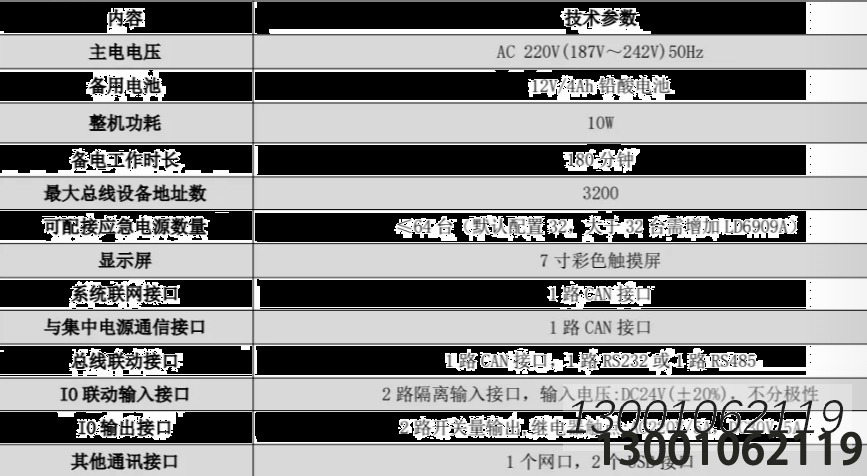

2.2技术参数

安装与调试

4.1开

4.1.1 开箱前包装检查:外包装是否完好，箱标标识是否完好清晰:

4.1.2 开箱后:

物品检查:名称、规格型号、数量是否与箱标标识一致

外观检查:外观应无划伤、变形，结构紧图无松动:

备件检查:备件规格型号和数量应与备件清单一致:

内部部件及连接线检查:部件繁周无松动、无变形:连接线无松脱上述检查无误后，方可进行安装:若有问题应及时联系本公司解决。4.2安装

4.2.1 安装要求

安装环境要求:本控制器为壁挂产品，须符合壁挂产品安装环境要求4.2.2布线要求

按照系统框图进行布线

依据 GB51309-2018《消防应急照明和疏散指示系统技术规范》、GB50166-2019《火灾自动报警系统施工及验收标准》等国家强制标准的最新要求，针对通信、化工石油等特殊场所时除依据上述规范外还必须执行相应的国家或行业规范标准要求。

控制器与集中电源之间采用 CAN bus 总线通讯，通讯距离最大为 1000 米，Canbus 总线建议采用 NH-RVSP-2X1.5m型线缆。

控制器的供电电源为市电(AC220V)，要求接线人员必须持电工证，做好绝缘防护措施，在确认电源处于断电状态的情况下进行操作。电源连接线建议采用 3XNH-BV2.5m 或裁面积大于 1.5m的线，电源的 E 线要确保可靠接地。

为保证系统中各个设备的稳定运行，控制器的输入/输出线、各节点间的 Canbus 总线都需分管敷设，不能与其他通讯线同管敷设。

 穿管要求:系统线路采用暗敷时，应采用金属管、可弯曲金属电气导管或 B1 级及以上的刚性塑料管保护:系统线路采用明敷时，应采用金属管、可弯曲金属电气导管或槽盒保护:严禁与其他系统传输线路或强电线路穿入同一管中。

 电缆整井(沟)内的布线要求:消防应急照明和疏队指示系统用的电绩整井，宜与电力、照明用的低压配中线路中集竖井分别设置。如受条件限制必须合用时，两种中缓应分别布置在整井的两侧，两侧电缆的间距应该至少 70m。通讯总线在电缆整井(沟)也应单独穿管或在金属线槽内敷设，要求尽量远离动力、照明等强电及视频线。

整个系统中的 CAN 通讯接口须采用手拉手形式接线，区分极性。

CAN1总线接口配接不超过32 台应总照明集中电源当电源数量超过32 台时可通过增加CAN总线中继器 LD6909A 来满足需求，单台设备中可接入的应急照明集中电源总数不应大于 64台

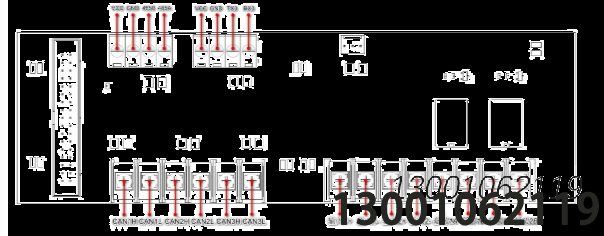

.3接线端子定义

4.5调试

@211 设备 CAN2 CAN3 通讯接口默认不设置终 120 欧配电阻，当多台设备联网且应急照明控制器为 CAN 总线终端设备时需要在对应的 CAN 接线端子处外接 20 欧的匹配电阻。

1) 调试前线路检查:

检查市电输入线接线是否正确、牢固。

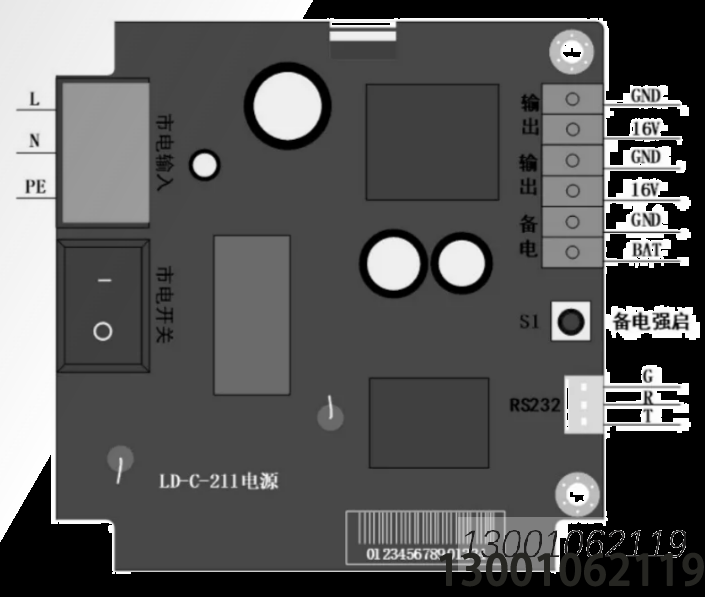

市电断开下用万用表通断档测交流  线、L线、 线之间及直流“16V”、“GND”之间连接无短路虚接等情况。

2)控制器功能检查:

接线正确后，先接通市电，测得输入电压正常后，打开控制器电源开关，观察设备是否正常开机。开机时检查控制器面板指示灯和液品屏显示是否正常，扬声器是否发出清的声音

控制器正常启动后，先在其监视界面查看系统运行状态是否正常。然后操作控制器面板按链，确定对应功能是否正常。

3) 调试《具体请参看第五章):

1)添加系统设备:点击“地图”图标，添加楼宇、楼层并导入 SVG 图纸，按照现场施工人员提供的数据在地图上添加相应的集中电源、灯具等设备，更改数据库配置信息。2) 更新系统数据库:完成上述设备添加或数据库更改后，点击任务栏左下角“开始”菜单一-“剧新数据”，即可完成数据戟斌怨的更新。

3) 查看系统设备在线情况:点击任务栏左下角“开始”菜单一-“登录查询”--“电源在线情况”，即可查看本控制器所配接的集中电源状态信息，是否在线等运行情况。。4) 查看系统设备运行状态:点击任务栏左下角“开始”菜单一-“调试”，选择集中电源地址后点击“查看在线”，即可查看该电源下所配接灯具的在线情况、重码情况等信息。5) 导入系续设备数据库，点击任务栏左下角“开始”菜单一-“上传数据”，选择集中电源地址及数据类型，点击“执行”即可导入相应电源的数据至控制器。

6)系统设备数据库确认:点击任务栏左下角“开始”菜单一一“登录查询”，选择集中电源地址数及回路数，点击“回路登录情况”，查看数据库数据与集中电源登录的数据是否一致，如数据一致按此数据进行管理即可。如数据对比存在不一致的情况下，需确定正确的数据库，具体操作如下:

a)按照集中电源登录上来的数据为准，根据以上“登录查询”中的信息更改控制器的数据库.b)按照控制器数据库信息为准，点击任务栏左下角“开始”菜单，选择“下发数据”将控制器的数据库下发到集中电源内，使集中电源按照此数据管理灯具。

7)退出调试:按照以上步疆完成调试后，将控制器设置为自动状态、运行模式。
