技术特性

2.1

采用 18.5 寸液品显示屏和电容式触摸屏，图形化显示方式和全中文操作界面，显示直观操作简单易用;

具有7 路且相互隔离 CAN 通讯接口，4 路用于系统集中电源设备的连接，2 路用于系统的联网或联动，1 路备用。

 配置2 个 100M 以太网接口，1一个 WIFI 接口，3 个 USB 接口;

 支持重码识别，可在线将某一地址修改为指定地址，也可通过 ID 码自动分配地址:

自带图形显示功能，支持导入 SVG 矢量图文件，放大不失真，显示更直观，同时支持 jpg、jpeg、bmp、png 等非矢量图

通过本机USB 口，可使用 U 盘进行现场数据导入/导出:

具有两路有源输入接口，两路无源输出接口，1个RS485(默认)或 RS232 通讯接口，可对接其他设备;

支持与火灾报警控制器通讯，自动生成疏散逃生路径:

标准 9U 入柜式结构设计，可方便入立柜或琴台柜中

技术参数

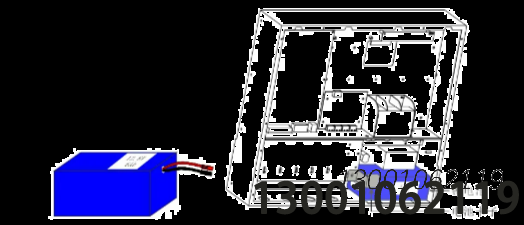

安装与调试

4.1

4.1.1 开箱前包装检查:外包装是否完好，箱标标识是否完好清晰;

4.1.2 开箱后:

物品检查:名称、规格型号、数量是否与箱标标识一致

外观检查:外观应无划伤、变形，结构紧固无松动;

备件检查:备件规格型号和数量应与备件清单一致:

内部部件及连接线检查:部件紧固无松动、无变形:连接线无松脱根据上述检查无误后，方可进行安装;若有问题应及时联系本公司解决

4.2

4.2.1 安装要求

安装环境要求:本控制器为入柜产品，须符合琴台或立柜产品安装环境要求4.2.2 布线要求

系统框图(如图 1-1 消防应急照明和疏散指示系统所示)

布线要求:

现场布线应依据 GB 51309-2018《消防应急照明和疏散指示系统技术规范》

GB50166-2019《火灾自动报警系统施工及验收标准》等国家强制标准的最新版要求，针对通信、化工石油等特殊场所时除依据上述规范外还必须执行相应的国家或行业规范标准要求应急照明控制器与集中电源之间采用 CANbus 总线通讯，通讯距离最大为 1000 米，CANbus总线建议采用 NH-RVSP-2X1.5mm型线缆。

应急照明控制器的电源输入线为强电线 (AC220V)要求接线人员必须持电工证，做好绝缘防护措施，在确认电源处于断电状态的情况下进行操作。线缆建议采用 3XNH-BV-2.5mmF或截面积大于 2.5mm的线缆，电源的 PE 线要确保可接地。

整个系统中，为保证各个设备的稳定运行，应急照明控制器的输入/输出线、各节点间的CANbus 总线，都需分管敷设，不能与其他通讯线同管敷设。

穿管要求:系统线路暗敷时，应采用金属管、可弯曲金属电气导管或 B1 级及以上的刚性塑料管保护;系统线路明敷设时，应采用金属管、可弯曲金属电气导管或槽盒保护:严禁与其他系统传输线路或强电线路穿入同一管中。

0

电缆竖井(沟)内的布线要求:消防应急照明和疏散指示系统用的电缆竖井，宣与电力、照明用的低压配电线路电缆竖井分别设置。如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧，两侧电缆的间距应该至少 70mm。通讯总线在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设，要求尽量远离动力、照明等强电及视频线。整个系统中的 CAN 通讯接口须采用手拉手形式接线，区分极性

CAN1~CAN4总线接口每回路配接不超过32台应急照明集中电源当电源数量超过128 台时可通过增加 LD6909A总线中继器来满足需求，单台设备中可接入的应急照明集中电源总数不大于 250 台。

接线端子说明及接线要求4.2.3

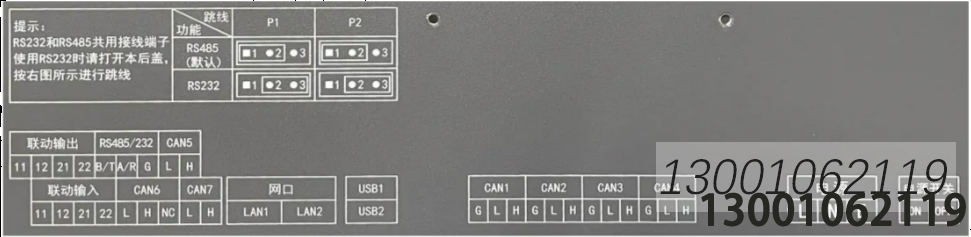

端子图如图 4-1 所示:

采用 RS485 或 RS232 实现和火灾报警系统联动时的短路块设置(见图4-1)

当 P1 和 P2 均跳至1、2 针时为 RS485 通讯接口:

当 P1 和 P2 均跳至 2、3 针时为 RS232 通讯接口。

RS485\RS232 功能不支持热插拔，如需改变功能，需断电后更改

4.3调试

0212设备CAN5CAN6 CAN7 通讯接默认不置端120 欧配电阻，当多台备联网时且应急照明控制器为 CAN 总线终端设备时需要在对应的 CAN 接线端子处外接 120 欧姆的匹配电阻。

4.3.1 通电前线路检查:

检查交流输入接线是否正确、牢固。

用万用表测交流 N 线、L 线、PE 线之间及直流“+”、“-”极的阻值是否为e，短路虑接等问题。

开机运行4.3.2

 接线正确后，用万用表测得控制器输入电压正常后，打开控制器电源开关，观察设备是否正常开机。

 观察液品显示器和各指示灯是否正常点亮，扬声器是否能发出清晰的声音，如发现异常情况及时关闭交流输入开关，并查找原因，待故障解除后方可继续开机。

0进入正常监视状态后，检查主备电有无电源故障，控制器按键操作是否正常，以及配接的设备工作状态是否正常。

4.3.3 调试(具体请参看第五章: 使用与操作) :

1)查看集中电源在线情况:选择“登录查询”，点击“电源在线情况”，查看本控制器下所连接的集中电源是否显示在线。

2)查看集中电源每回路的设备状态:选择左下角“开始”菜单，选择“调试”，选择集中电源地址，点击“在线查看”确认该电源下所接的灯具是否为正常在线，状态是否有地址重码等故障。

3)添加设备:选择“地图”，添加楼宇、楼层并导入楼宇平面图，对应现场施工图纸中设备的安装位置在地图上添加相应的集中电源、灯具等设备。

4)加载数据:完成以上设备添加后，在“开始”中点击“加载数据”更新控制器数据库。5)上传数据:选择左下角“开始”菜单，选择“上传数据”，选择集中电源地址，选择需要上传数据的类别，点击“执行”等待各选项进度至 100%后即完成集中电源数据上传至控制器。6)数据比对:选择“登录查询”，选择集中电源地址数及回路数，点击“回路登录情况”，查看控制器数据库数据与集中电源登录的数据是否一致，如数据一致按此数据进行管理即可7)确定数据库:如数据对比存在不一致的情况下，需确定正确的数据库，具体操作如下:a) 按照集中电源登录上来的数据为准，根据以上“登录查询”中的信息更改应急照明控制器的数据库。

b) 按照应急照明数据库信息为准，选择左下角“开始”菜单，选择“下发数据”将应急照明控制器的数据库下发到应急照明集中电源内，使集中电源按照此数据管理灯具。8)其他操作:按照以上步骤完成调试后，将应急照明控制器设为自动状态、运行模式注:调试方式有多种，调试步骤也不唯一，可根据实际情况确定调试方法及步骤。
