介绍：
LD6804ED 采用特殊防潮技术和插拔式结构设计。采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔
式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的 E/EN/EL 系列火灾报警
控制器配合使用。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强
制性产品认证实施细则》,取得消防产品 3C 认证证书。本产品无污染、功耗低，适用于各种工业及民用建筑。
功能：
★ 二总线，无极性。
★ 电源总线，有极性。
★ 占一节点地址，采用电子编码方式编址(0～255）。
★ 具有工作指示灯和输出动作指示灯。
★ 接收控制器启动/停止命令，切换输出。
★ 外接线断路、短路时，模块返回故障信号。
★ 任何一个喇叭连接线短路、开路，模块返回故障信号。
主要技术指标：
内容 技术参数
类型 输出模块
指示灯 输出动作灯—输出动作红色指示灯闪亮 工作指示灯 —工作正常绿色指示灯闪亮
工作电压 电源总线：DC24V 二总线：DC 14V～24V
工作电流 电源总线：＜10mA (静态) ＜10mA (空载启动) 二总线电流：＜1.5mA
输出信号参数 ≤120V 音频信号/60W
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.17Kg±0.005Kg

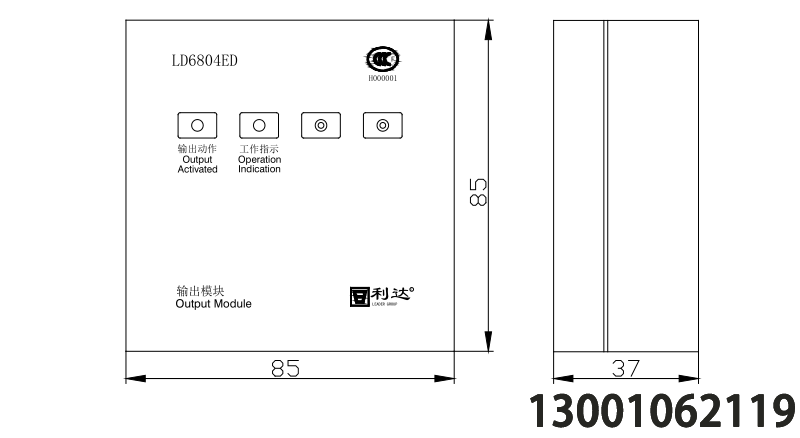

外形结构示意图：

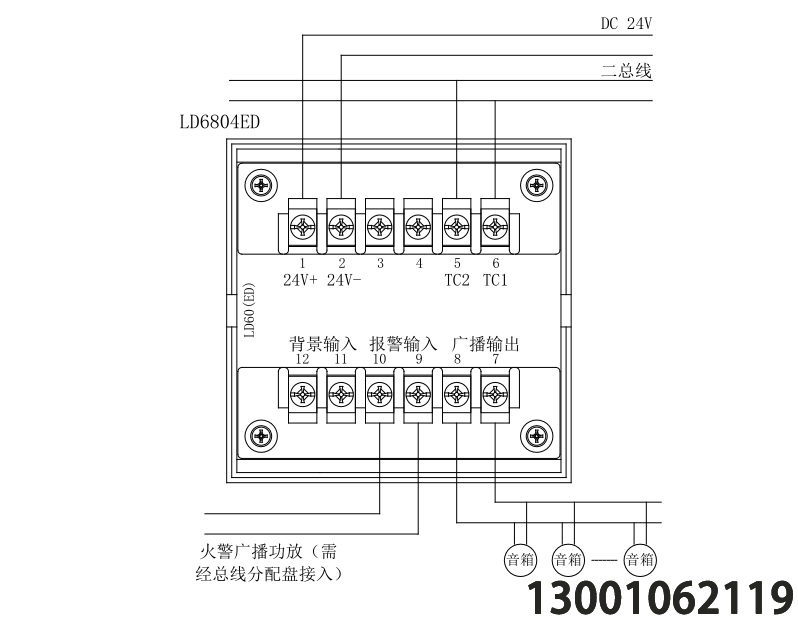

接线示意图
接线示意图
安装步骤： 与 与 LD4400ED- -1 1 相同。
布线要求 ：
★ 二总线：宜选用截面积≥1.0mm
2 的耐火 BV 铜芯电线线缆。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大
导线的截面积，或加装总线中继器（不宜采用平行线）。
★ DC 24V 电源总线：宜选用截面积≥1.5mm
2 的耐火 BV 铜芯电线线缆，电源线总压降≤3V，否则应考虑增大导线截面积。
★ 广播音频线：宜选用截面积≥1.0mm
2 的阻燃 RVS 铜芯双绞线 24小时咨询热线13001062119
